Артикул: 22563

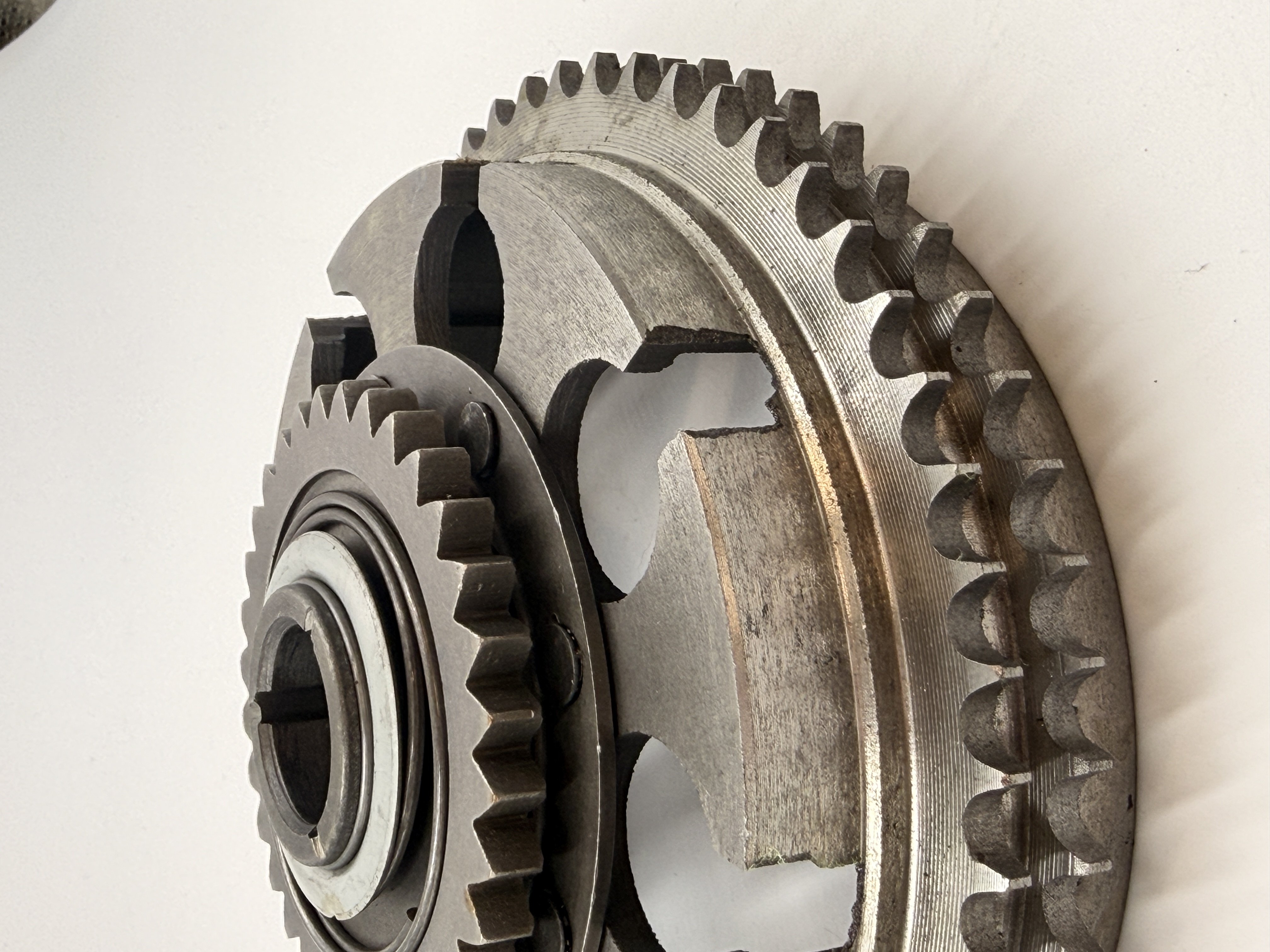

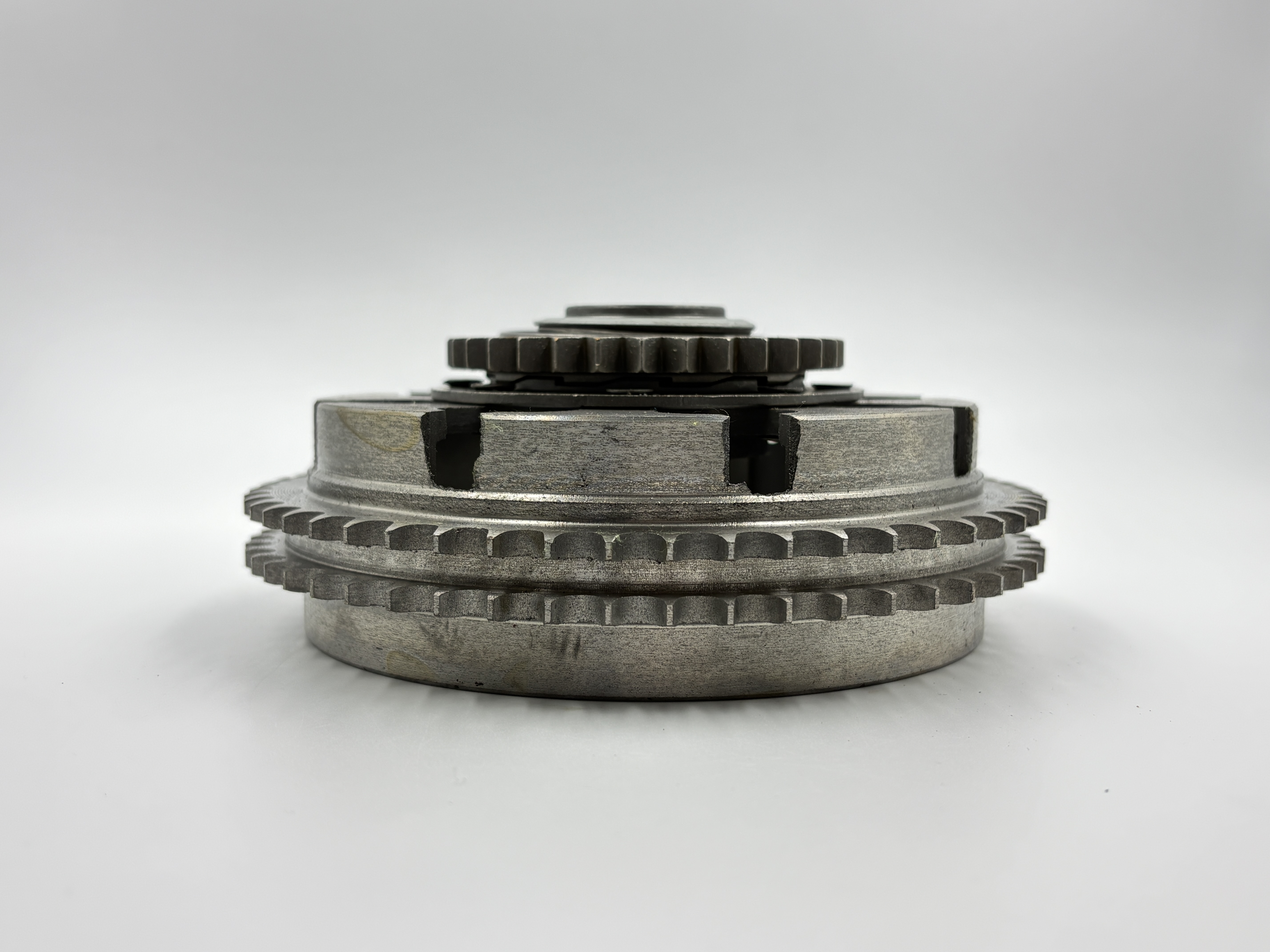

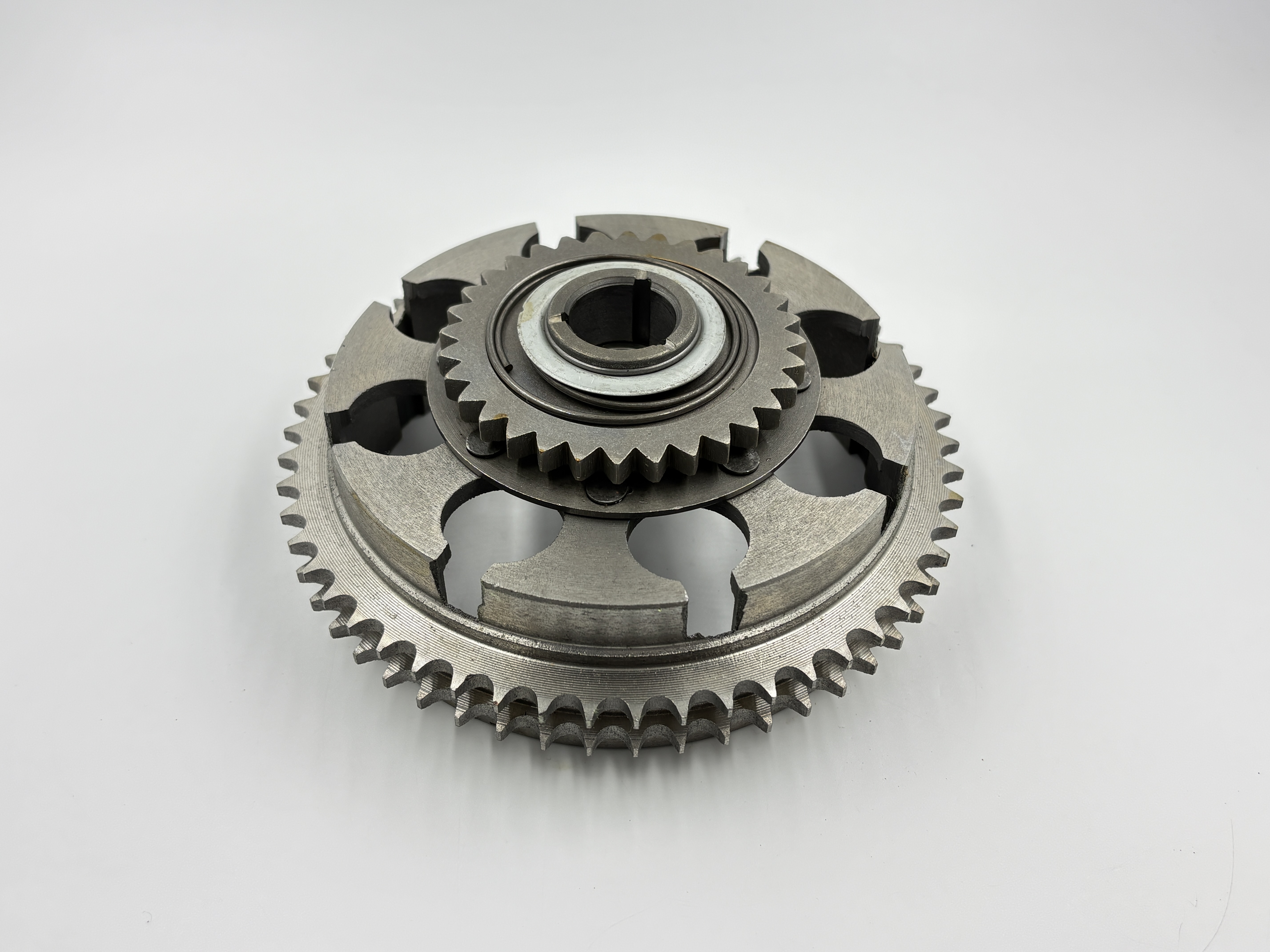

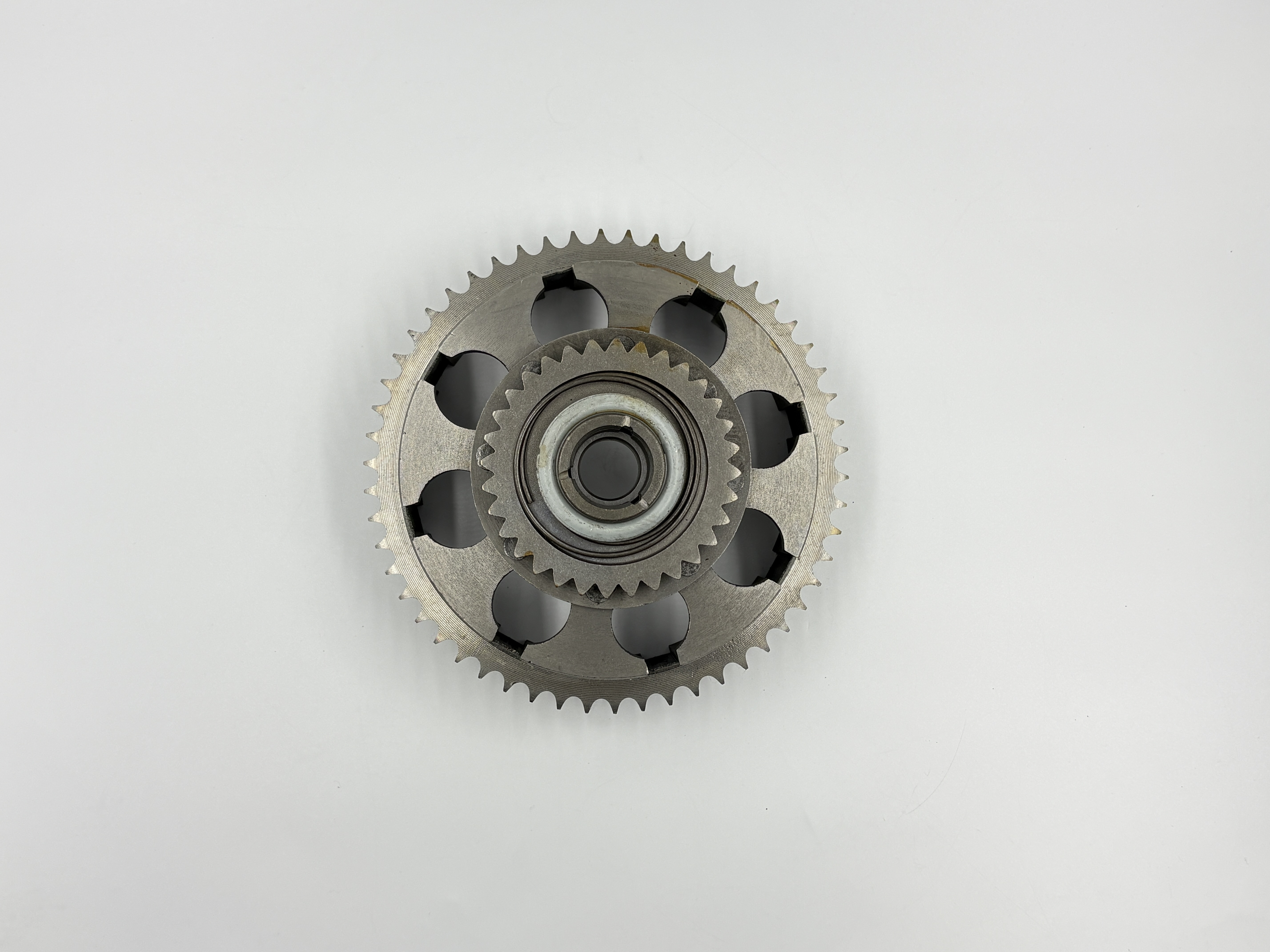

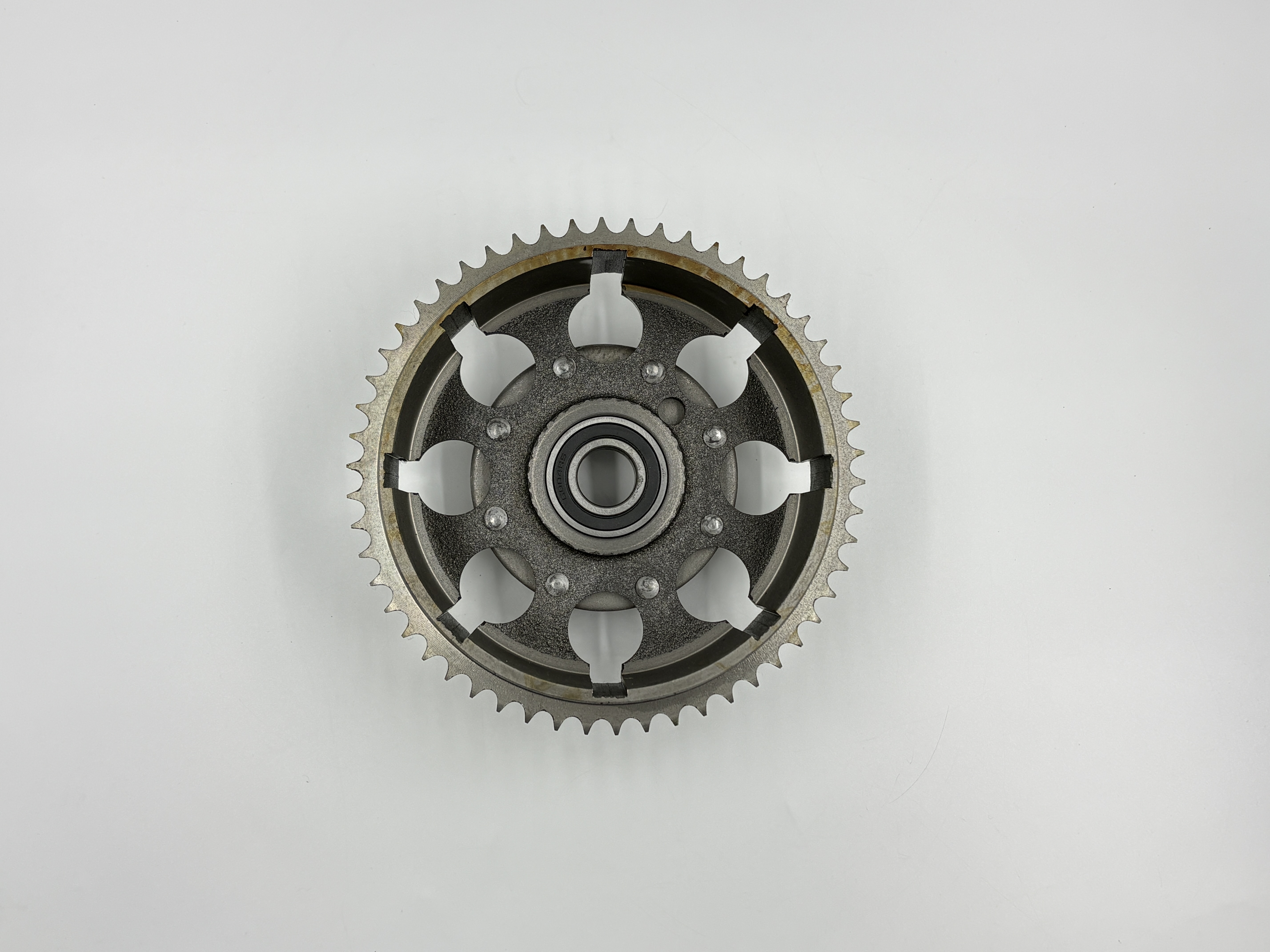

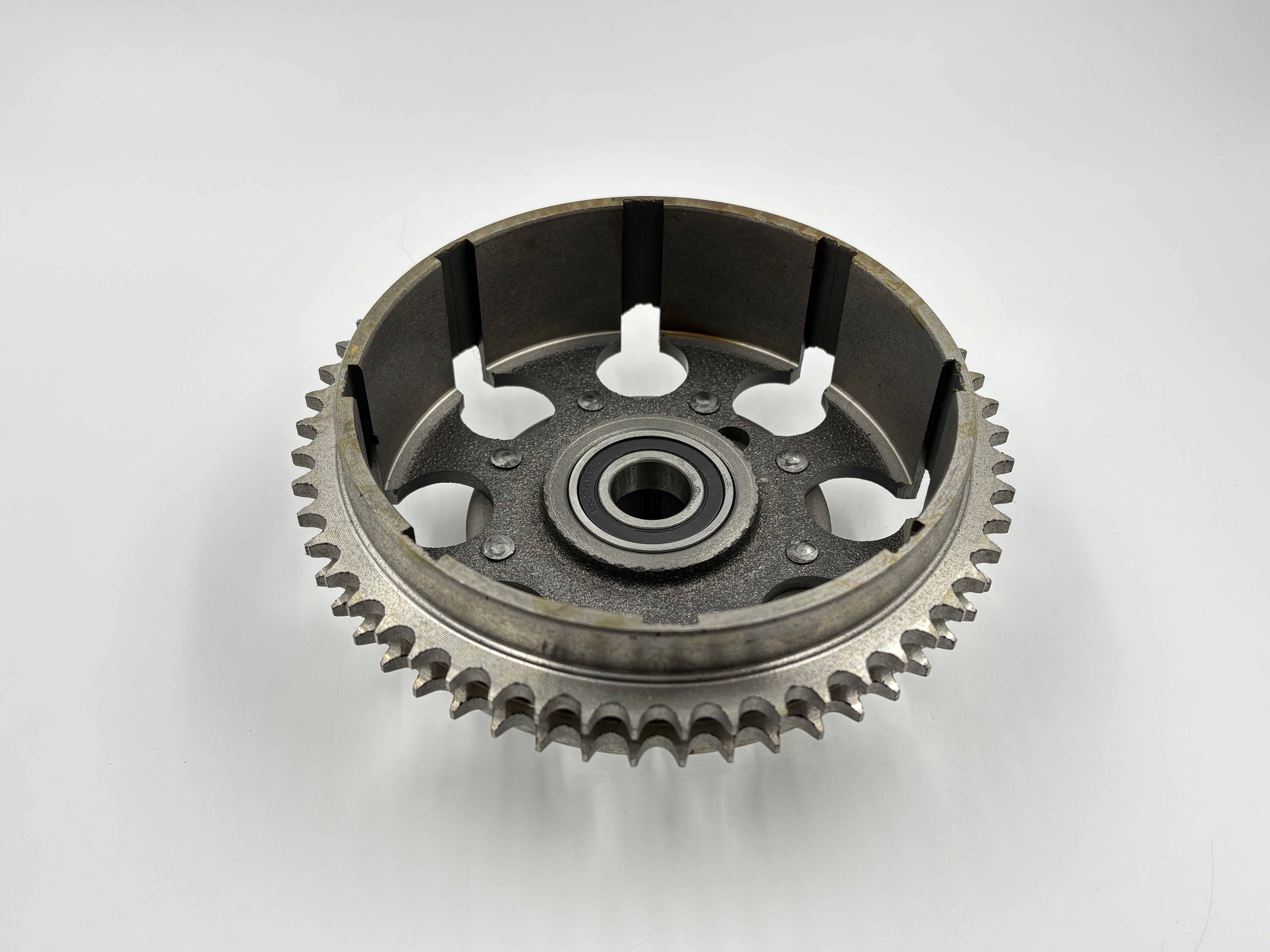

Узкий барабан сцепления ИЖ Юпитер 4 — это металлический узел трансмиссии классического (старого) образца, предназначенный для передачи крутящего момента от коленчатого вала к коробке передач мотоцикла. Данный тип барабана (корзины) устанавливался на четвертую модель до того, как завод ИЖМАШ перешел на усиленную конструкцию с широкой двухрядной цепью на модели Юпитер 5.
Технические характеристики и особенности:
Тип моторной цепи: рассчитан строго под узкую однорядную (втулочно-роликовую) цепь.
Количество зубьев венца: 54 зуба (в отличие от планетовской корзины, где их 52).
Конструктивное смещение: зубчатый венец под цепь смещен внутрь (в сторону двигателя), что обеспечивает соосность со звездочкой коленвала Юпитера.
Высота чаши: уменьшенная (внутренняя глубина около 38 мм), рассчитана на стандартный пакет из 6 ведущих текстолитовых/пластмассовых и 5 ведомых металлических дисков.
Материал: высокопрочная износостойкая сталь или чугун заводского литья (ИЖМАШ).
Главные отличия от «широкого» барабана Юпитер 5:
Ширина венца: у Юпитер 4 венец узкий под один ряд звеньев цепи.
У Юпитер 5 венец сдвоенный (широкий) под двухрядную цепь, которая служит дольше и меньше растягивается от высоких оборотов.
Вместимость пакета: в узкий барабан помещается меньшее количество дисков.
Широкий барабан глубже (примерно 42.5 мм) и вмещает усиленный пакет (7 ведущих дисков), что исключает пробуксовку.
