Артикул: 18412

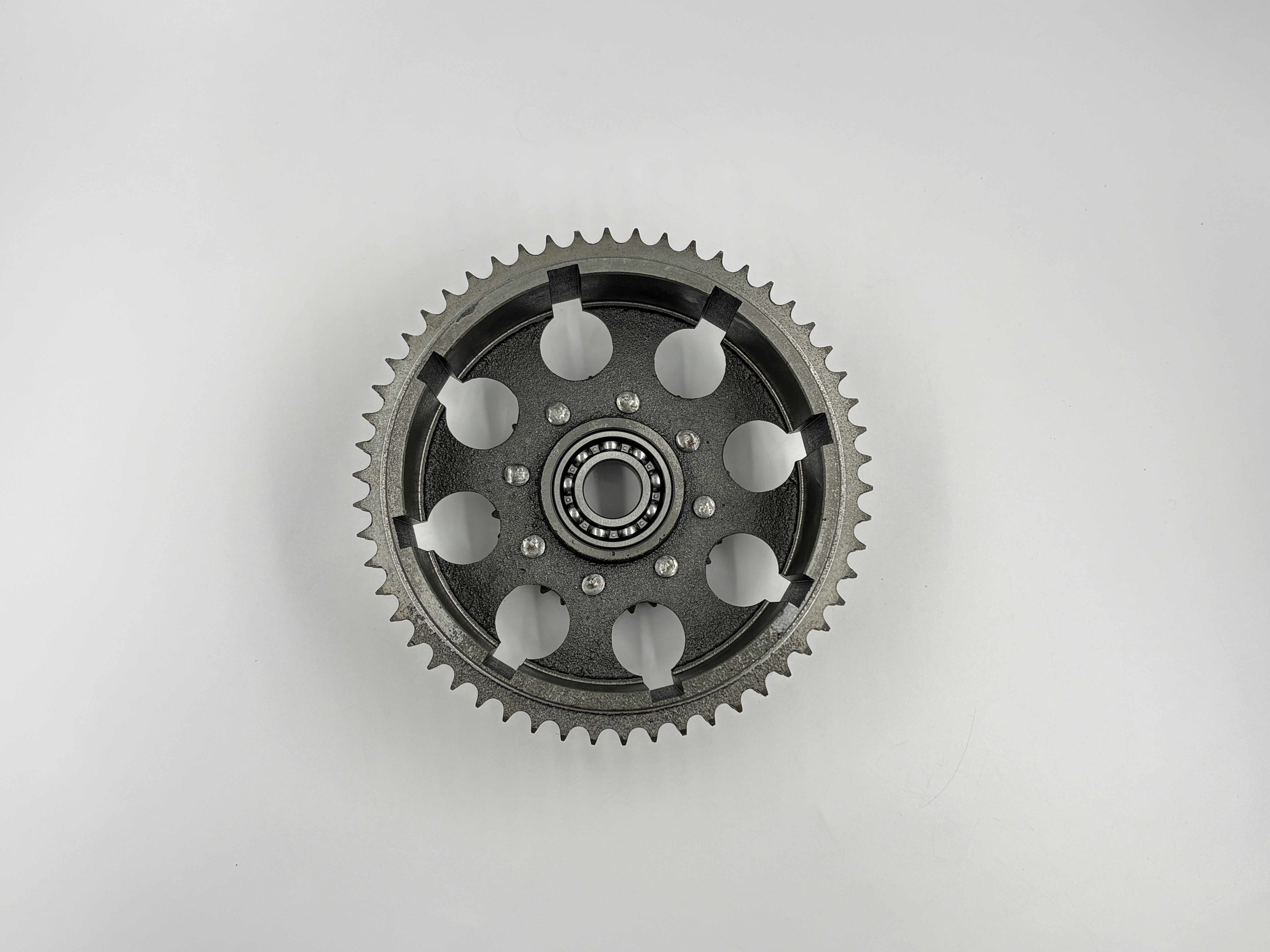

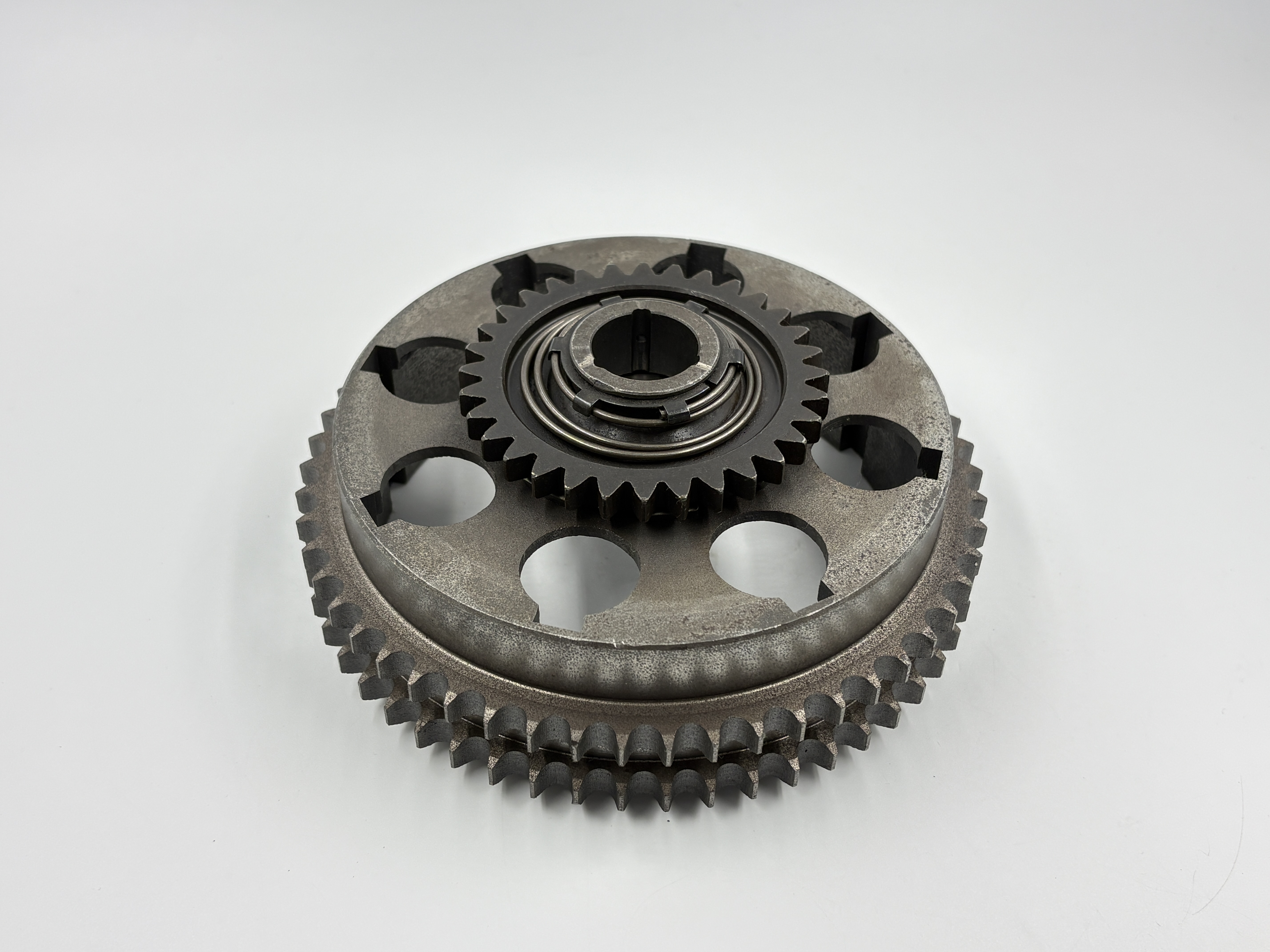

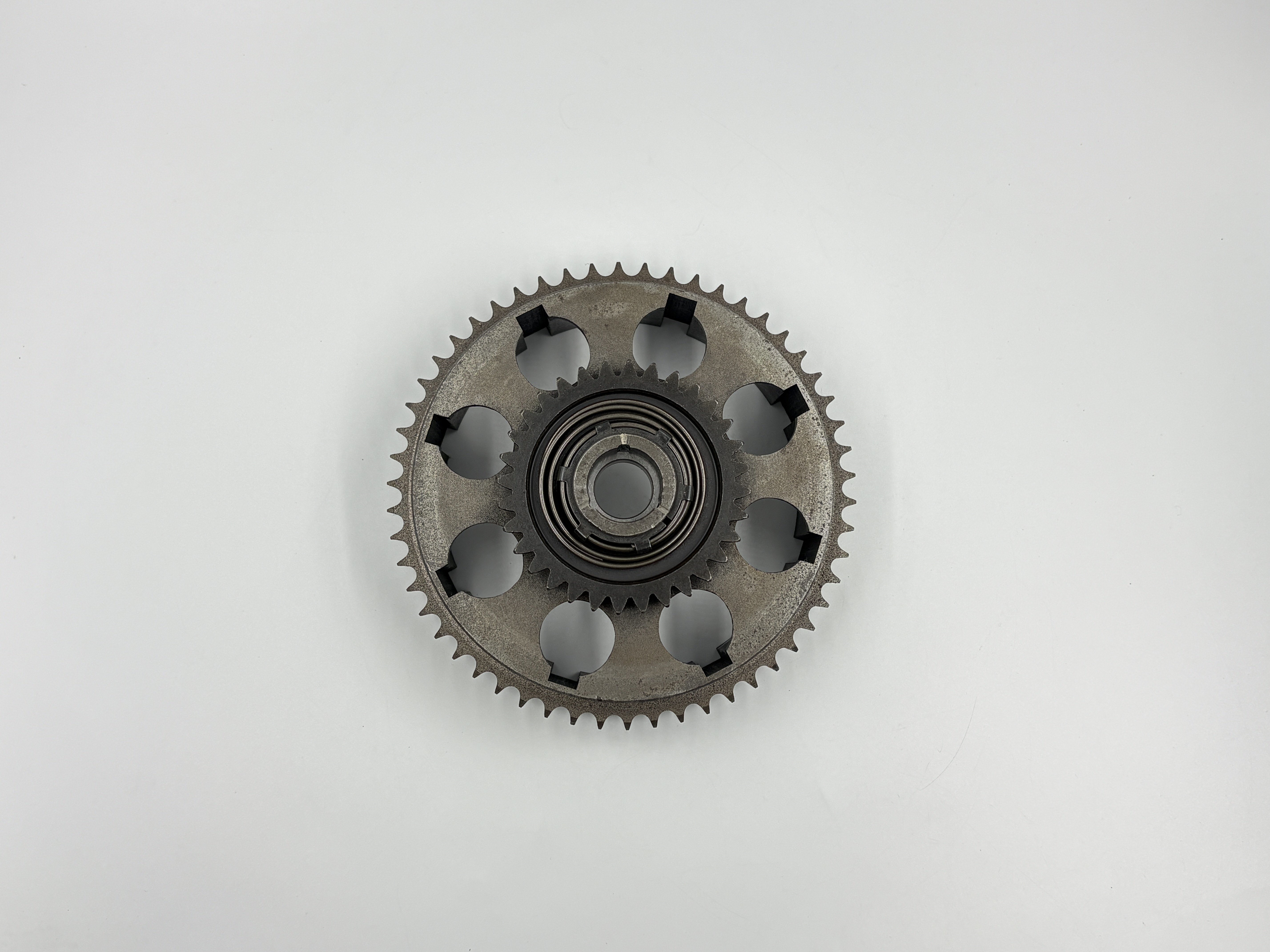

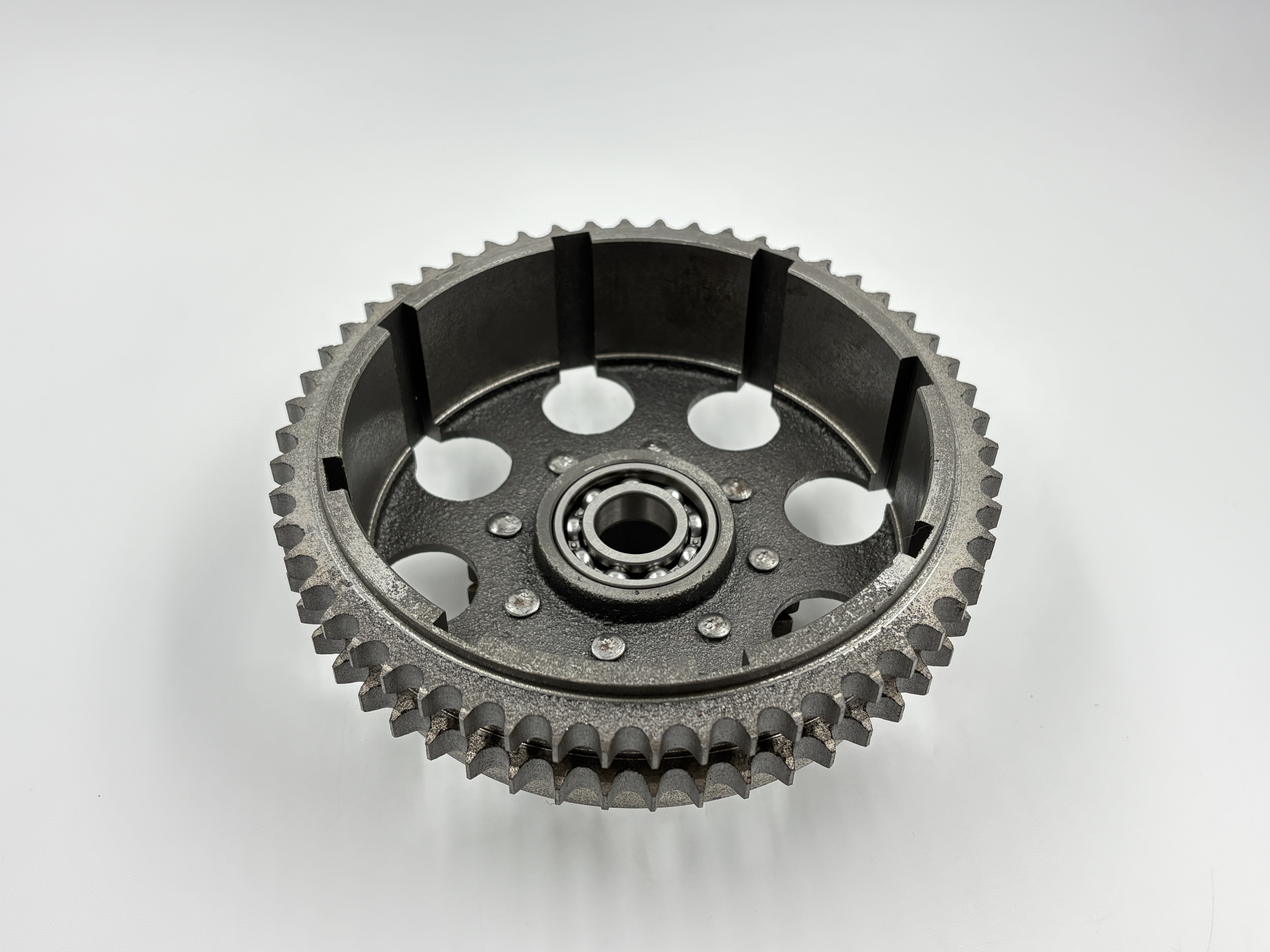

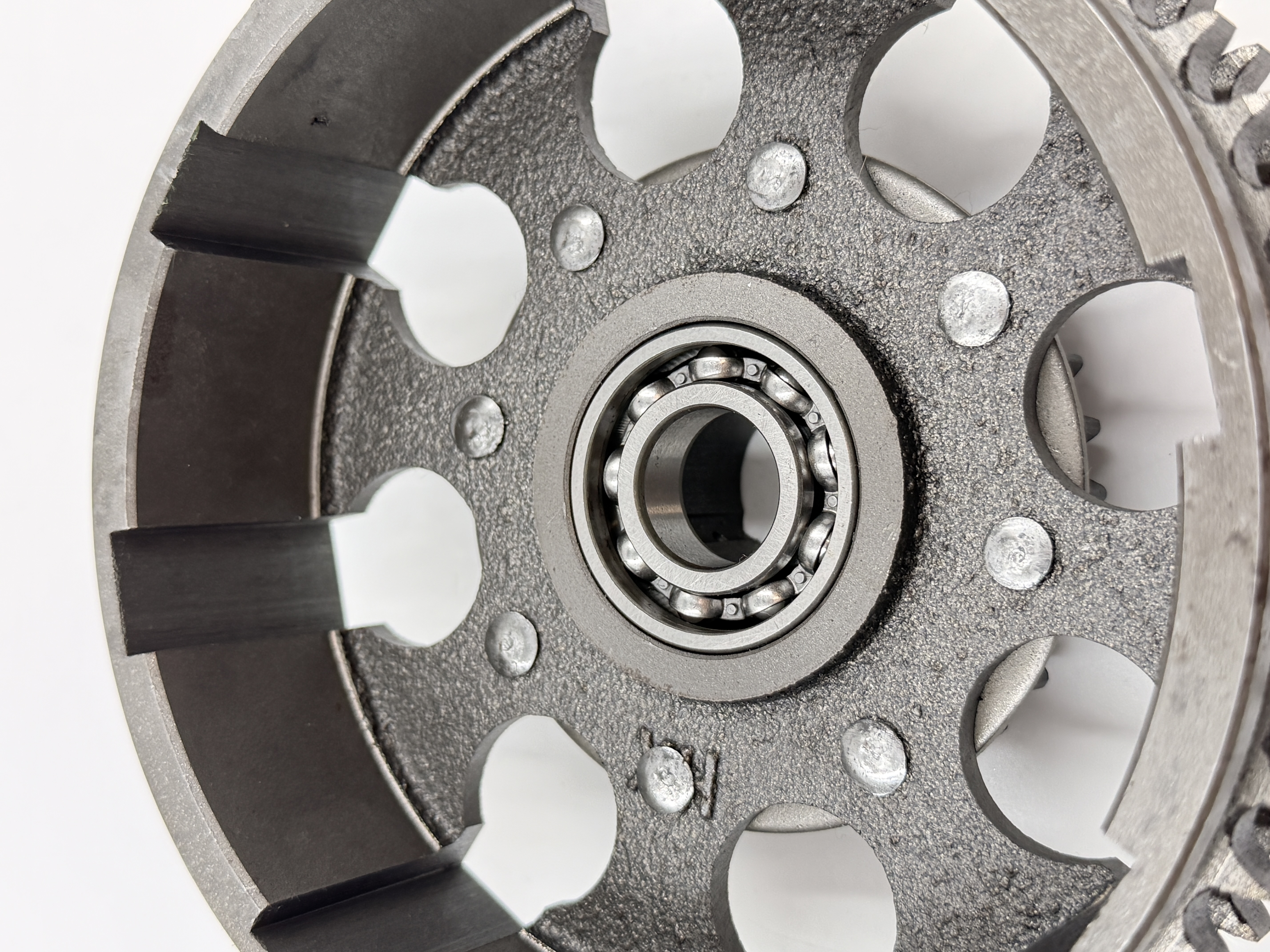

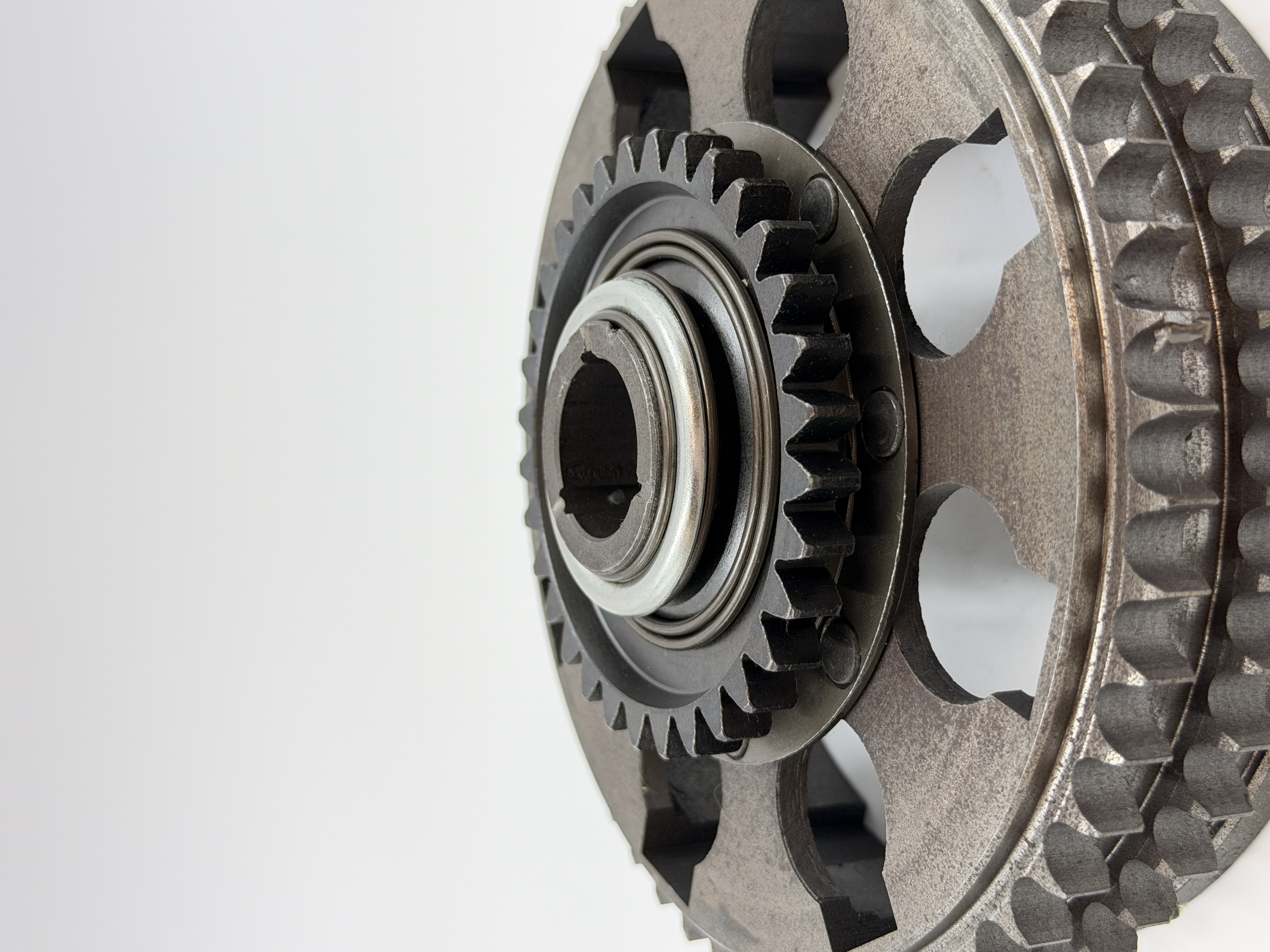

Широкий барабан сцепления ИЖ Юпитер 5 (усиленный) — это модернизированный узел моторной передачи, предназначенный для передачи крутящего момента от коленчатого вала к коробке передач мотоцикла с повышенной надежностью. Данный тип корзины стал заводским стандартом для модели ИЖ Юпитер 5, главным отличием которого является переход на двухрядную цепь для снижения износа при высоких нагрузках.
Технические характеристики и особенности:

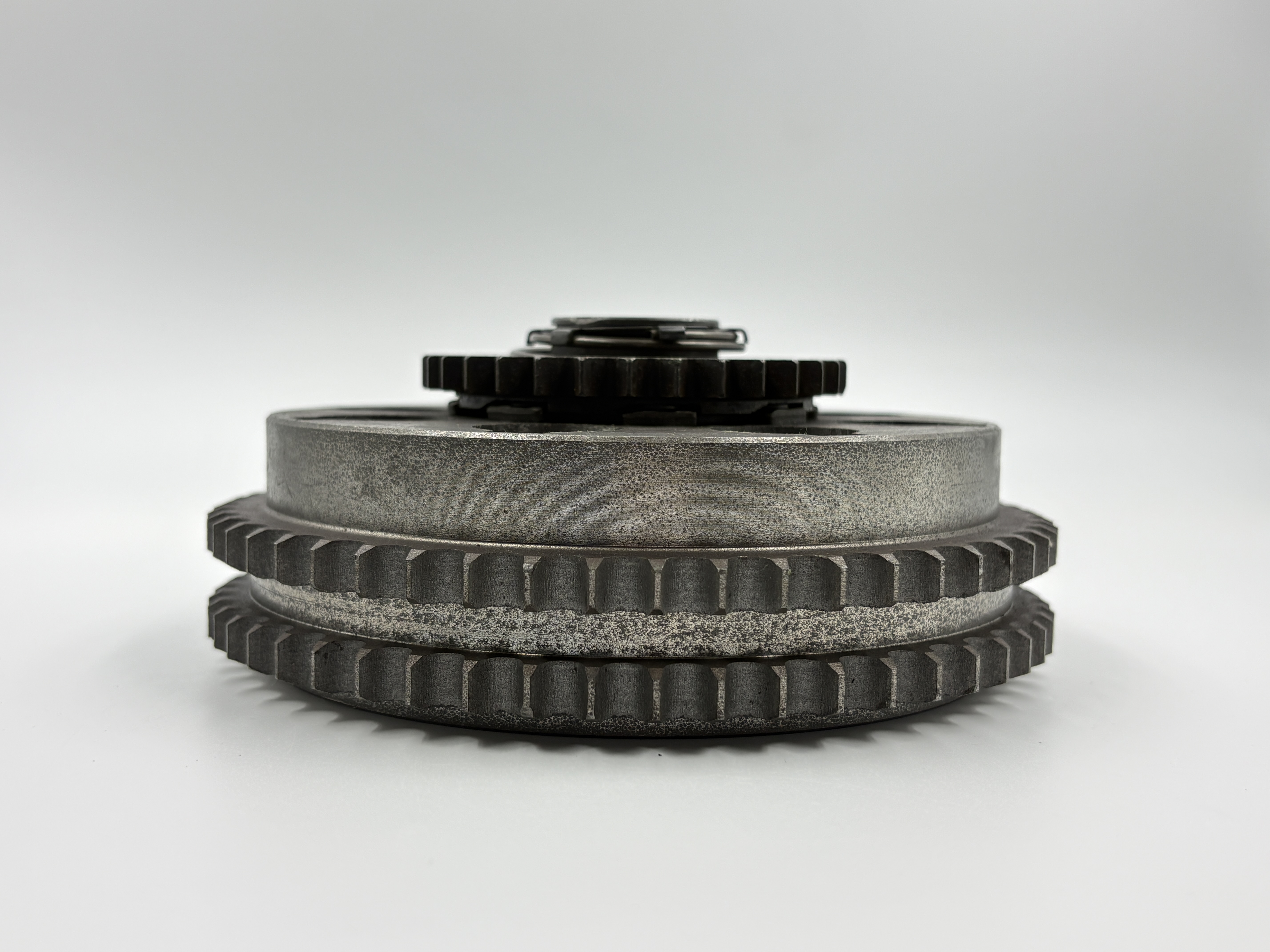

Тип моторной цепи: рассчитан строго под широкую двухрядную втулочно-роликовую цепь (2П-9,525-1700).
Количество зубьев венца: 54 зуба (стандарт для двухцилиндровых моделей Юпитер).
Конструктивное смещение: венец смещен внутрь (к картеру) для обеспечения правильной соосности со звездочкой коленвала Юпитера.
Высота чаши: увеличенная внутренняя глубина (около 42.5 мм), что позволяет собрать усиленный пакет сцепления.
Вместимость пакета: рассчитан на 7 ведущих (атлант/текстолит) и 6 ведомых металлических дисков (у Юпитер 4 пакет тоньше — 6 ведущих дисков).
Преимущества перед «узким» барабаном Юпитер 4:
Ресурс цепи: двухрядная цепь имеет в два раза большую площадь соприкосновения с венцом, благодаря чему она меньше растягивается и не стачивает зубья барабана.
Отсутствие пробуксовки: за счет установки дополнительной пары дисков (7 вместо 6) увеличивается общая площадь трения. Сцепление уверенно держит нагрузку на высоких оборотах и не «ведет».
Надежность шлицев: зацепы на дисках и пазы в самом барабане изнашиваются медленнее из-за равномерного распределения усилий.
