Артикул: Н010

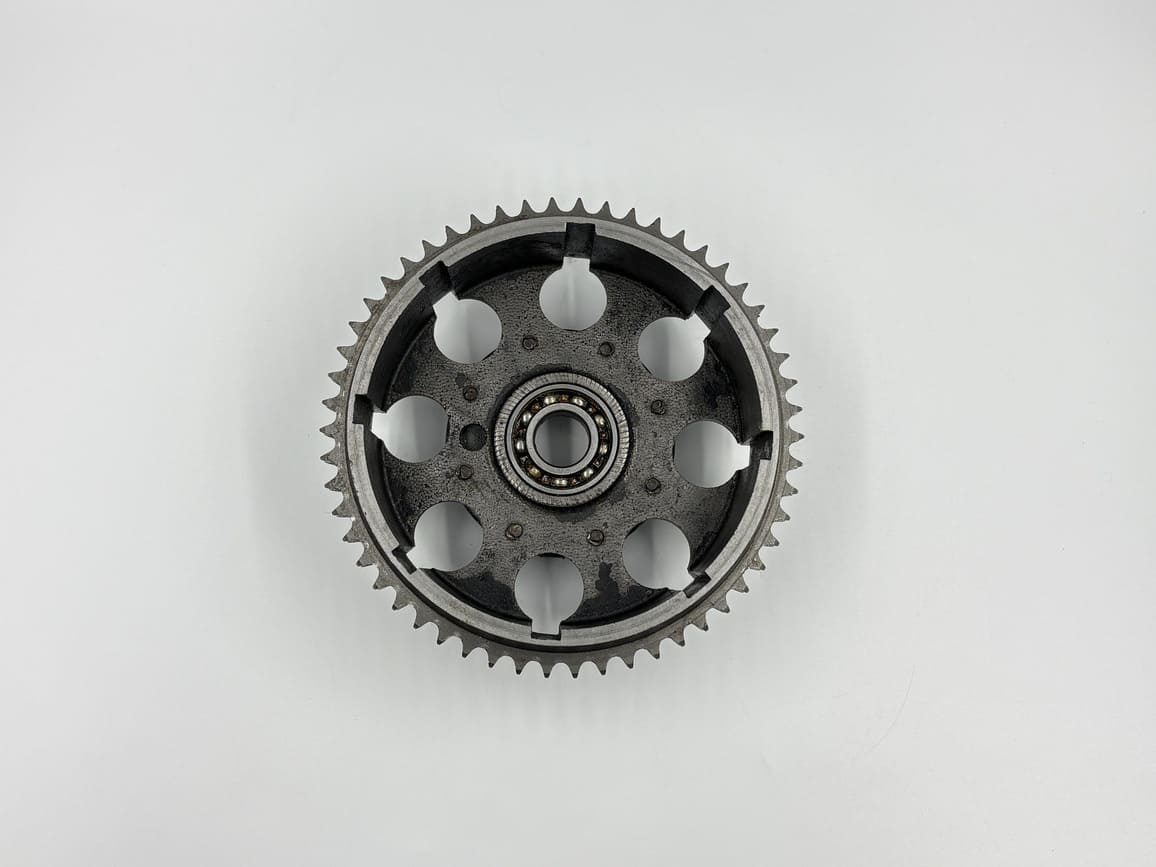

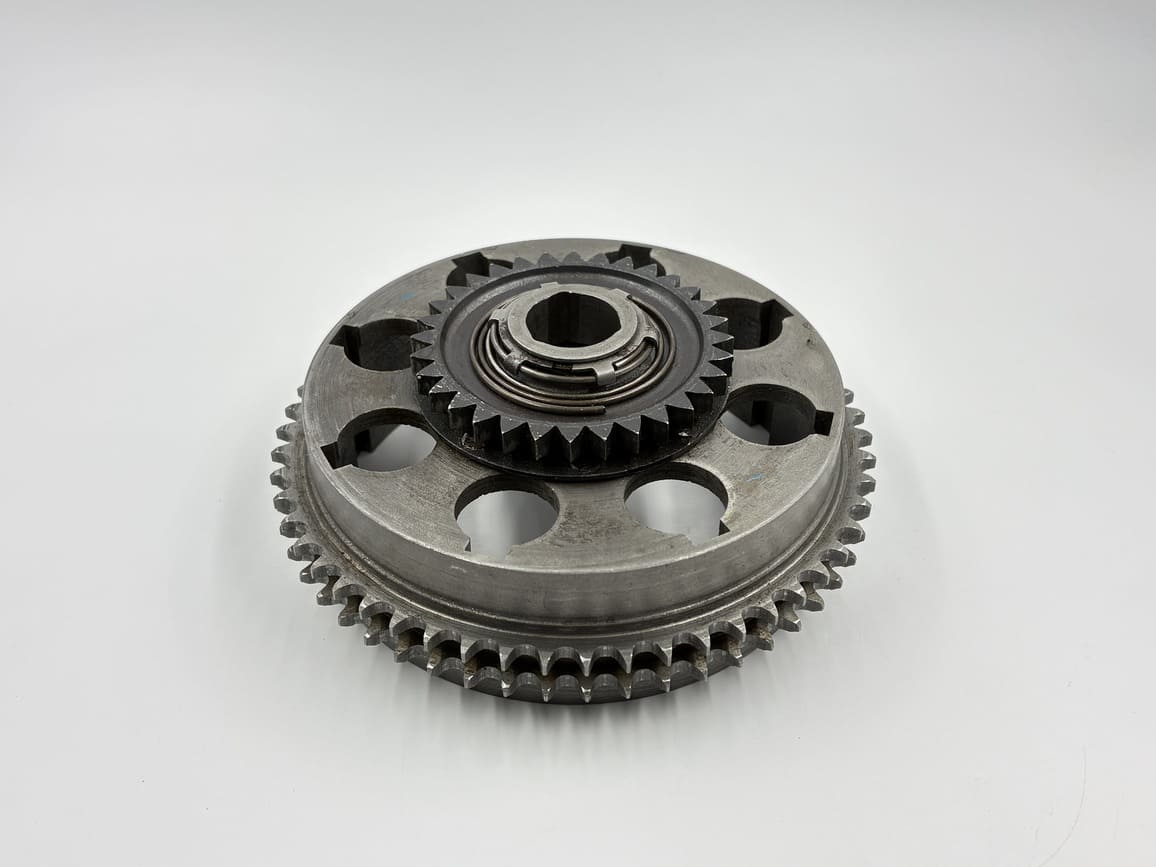

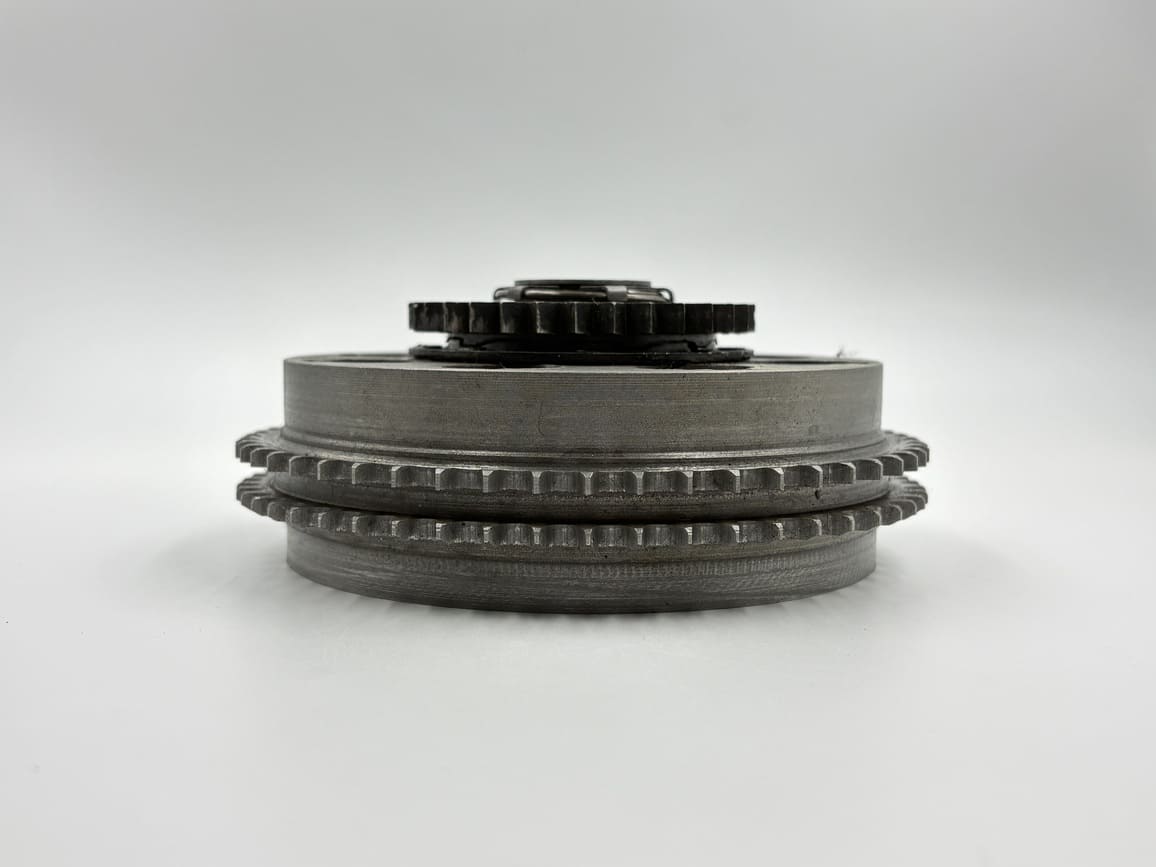

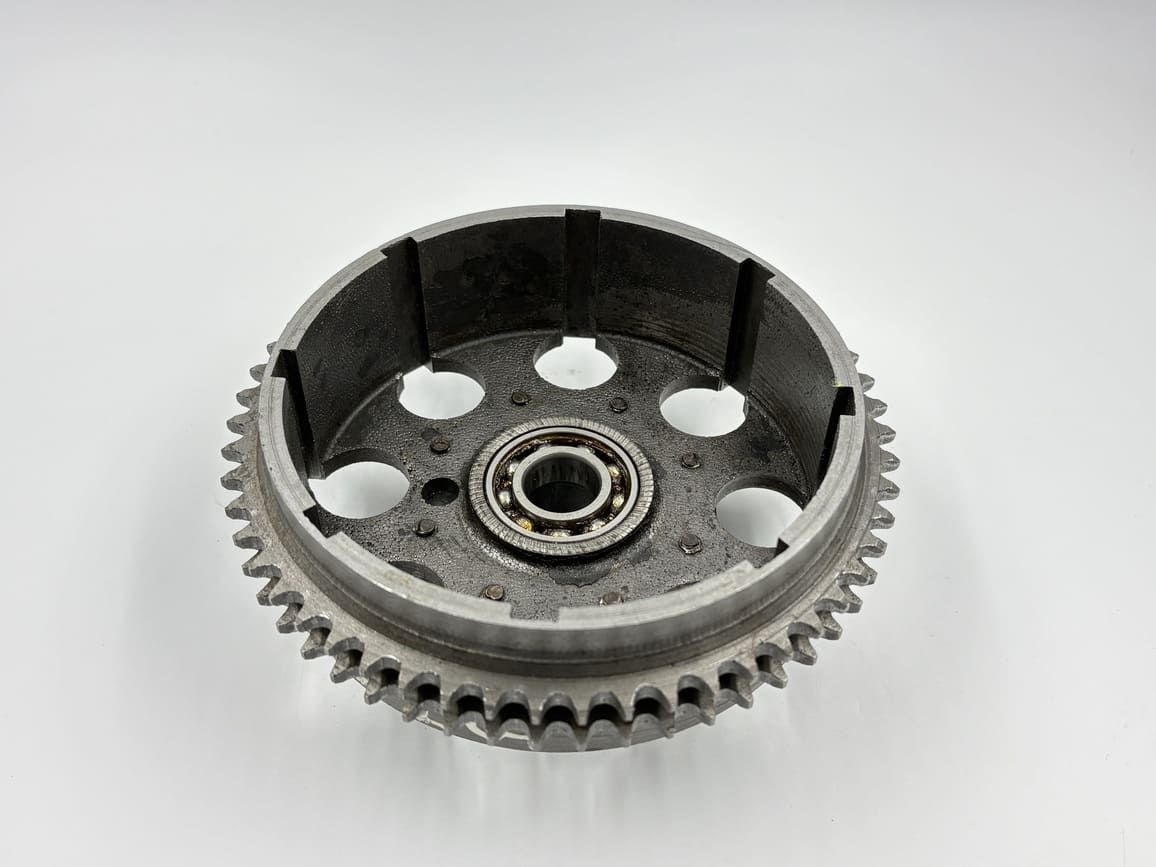

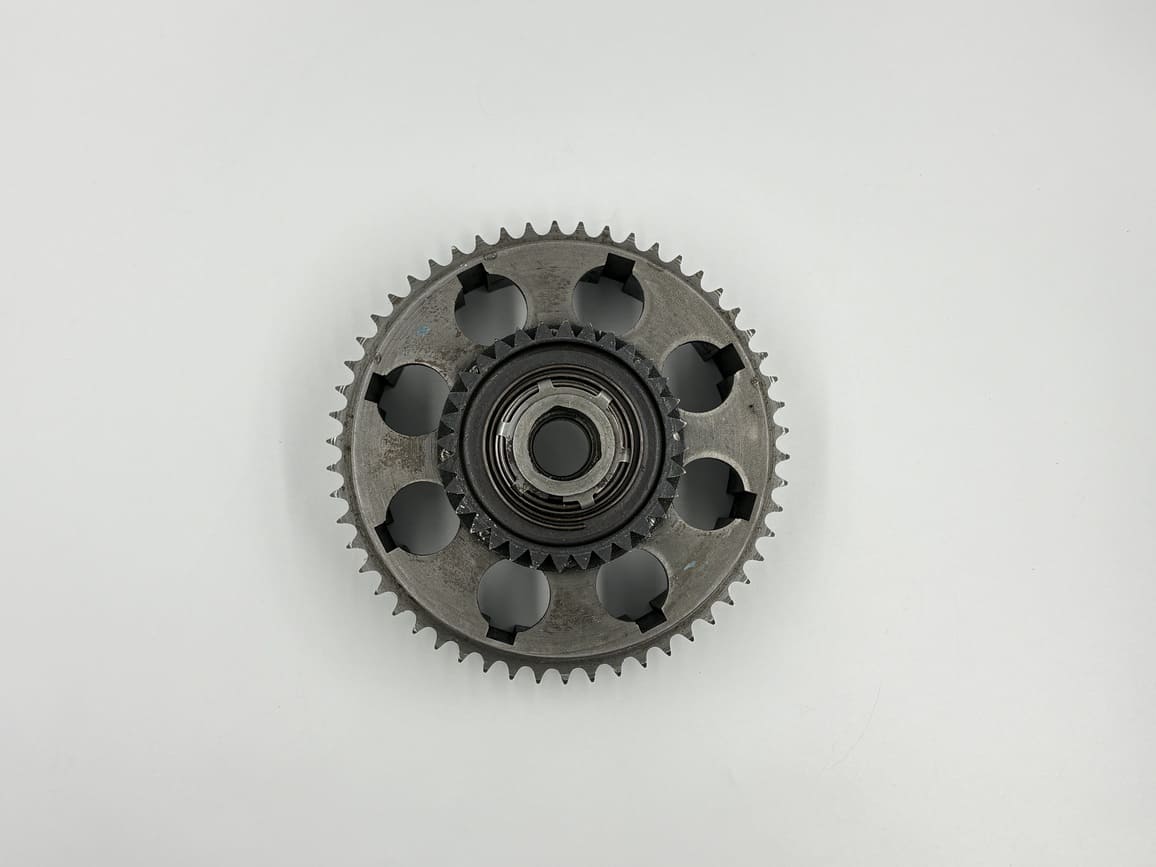

Узкий барабан сцепления ИЖ Юпитер 5 — это деталь трансмиссии, предназначенная для модификаций и ремонтных комплектов двигателя ИЖ Юпитер 5, которые сохранили или используют узкую однорядную моторную передачу. Хотя базовым заводским стандартом для «пятерок» стал усиленный широкий барабан под двухрядную цепь, завод ИЖМАШ официально выпускал модификации ИЖ Юпитер 5 (например, ранние переходные серии) с узким барабаном сцепления, чтобы обеспечить совместимость по деталям со старыми моделями Юпитер 3 и 4.
Технические характеристики и особенности.
Тип моторной цепи: рассчитан строго под узкую однорядную втулочно-роликовую цепь.
Количество зубьев венца: 54 зуба (заводской стандарт для семейства Юпитер; у Планеты венец имеет 52 зуба).
Конструктивное смещение: зубчатый венец смещен внутрь (в сторону картера двигателя), что гарантирует соосность с ведущей звездочкой коленвала Юпитера (у Планеты венец смещен наружу, к храповику).
Высота чаши: уменьшенная (внутренняя глубина 38 мм).
Барабан вмещает стандартный (не усиленный) пакет из 6 ведущих текстолитовых/атлант и 5 ведомых металлических дисков.
Материал: износостойкая углеродистая сталь заводской штамповки.
