Артикул: 00574

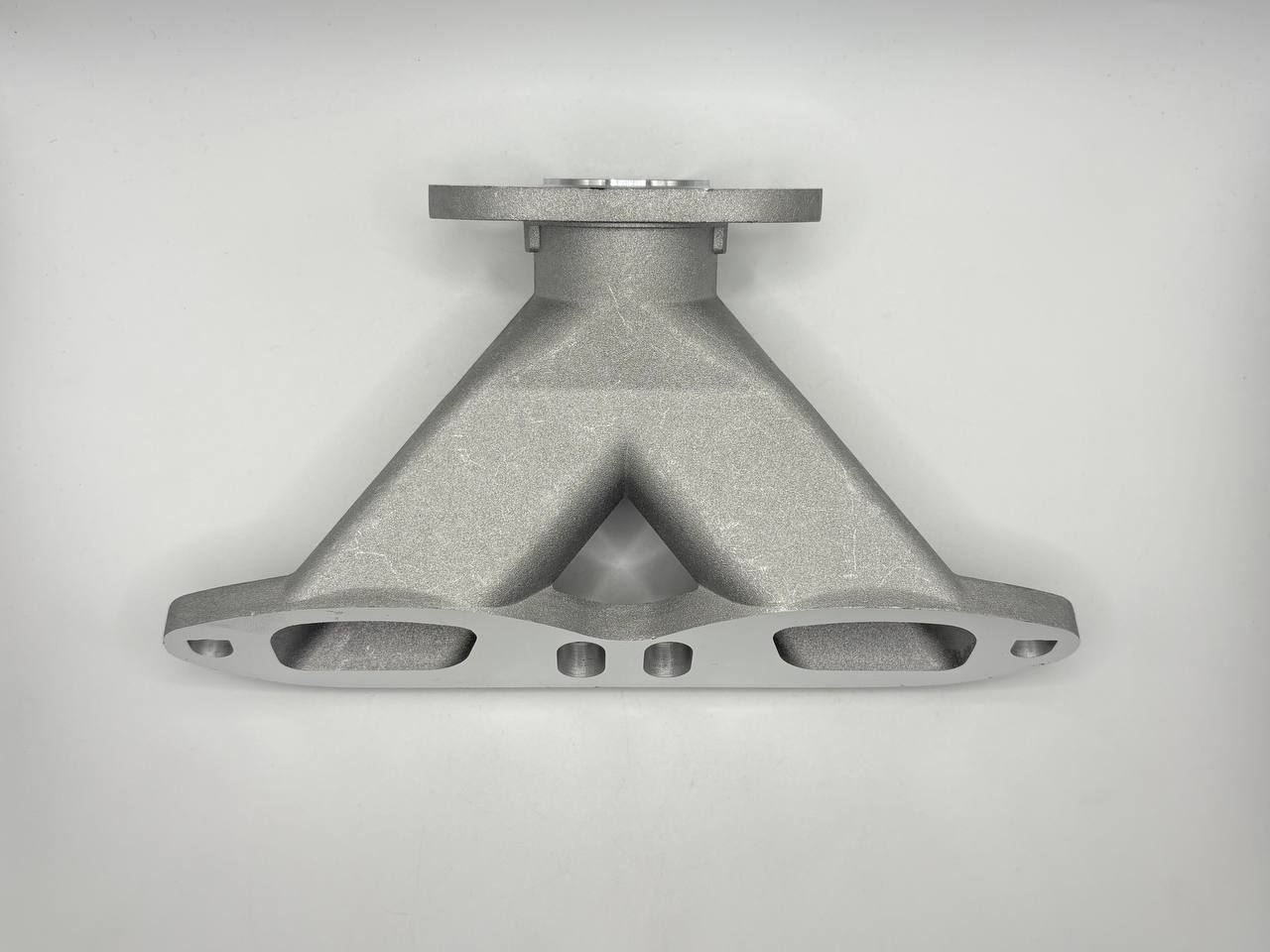

Впускной патрубок ИЖ Юпитер «Штаны» (каталожный номер детали ИЖЮ4.1-110) — это алюминиевый Y-образный впускной коллектор, предназначенный для объединения и синхронизации топливной системы двухцилиндрового двигателя мотоцикла. Главное назначение детали — распределить топливно-воздушную смесь, поступающую из одного карбюратора, на два независимых впускных окна правого и левого цилиндров. Индекс 1-110 является оригинальным заводским шифром этой отливки по чертежам ИЖМАШ.
Технические характеристики и типы крепления:
Материал: прочный алюминиевый сплав.
Форма корпуса: раздвоенная Y-образная жесткая конструкция.

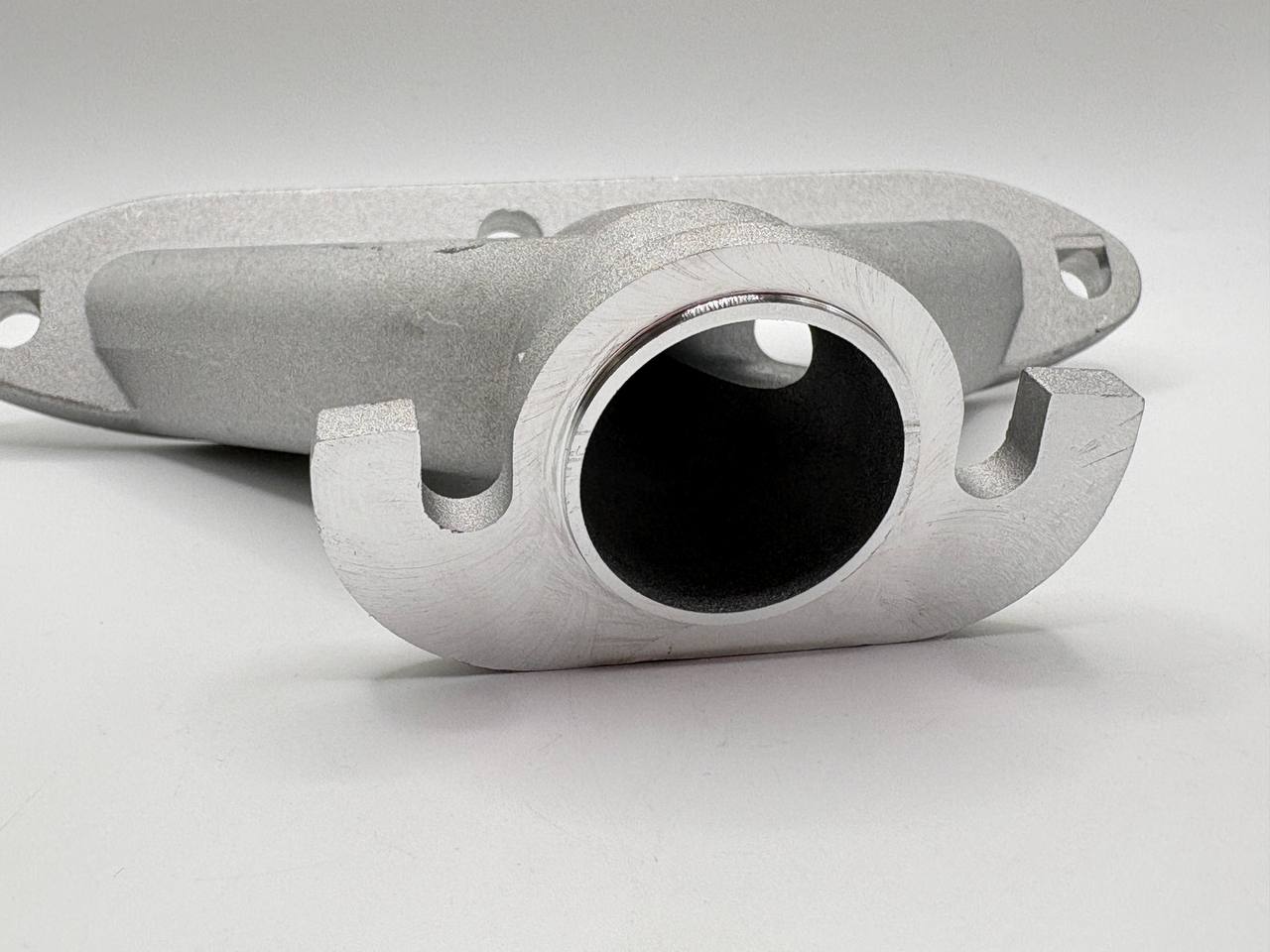

Крепление к карбюратору (2 точки): фланцевая плоская площадка с двумя сквозными отверстиями под шпильки (М8).

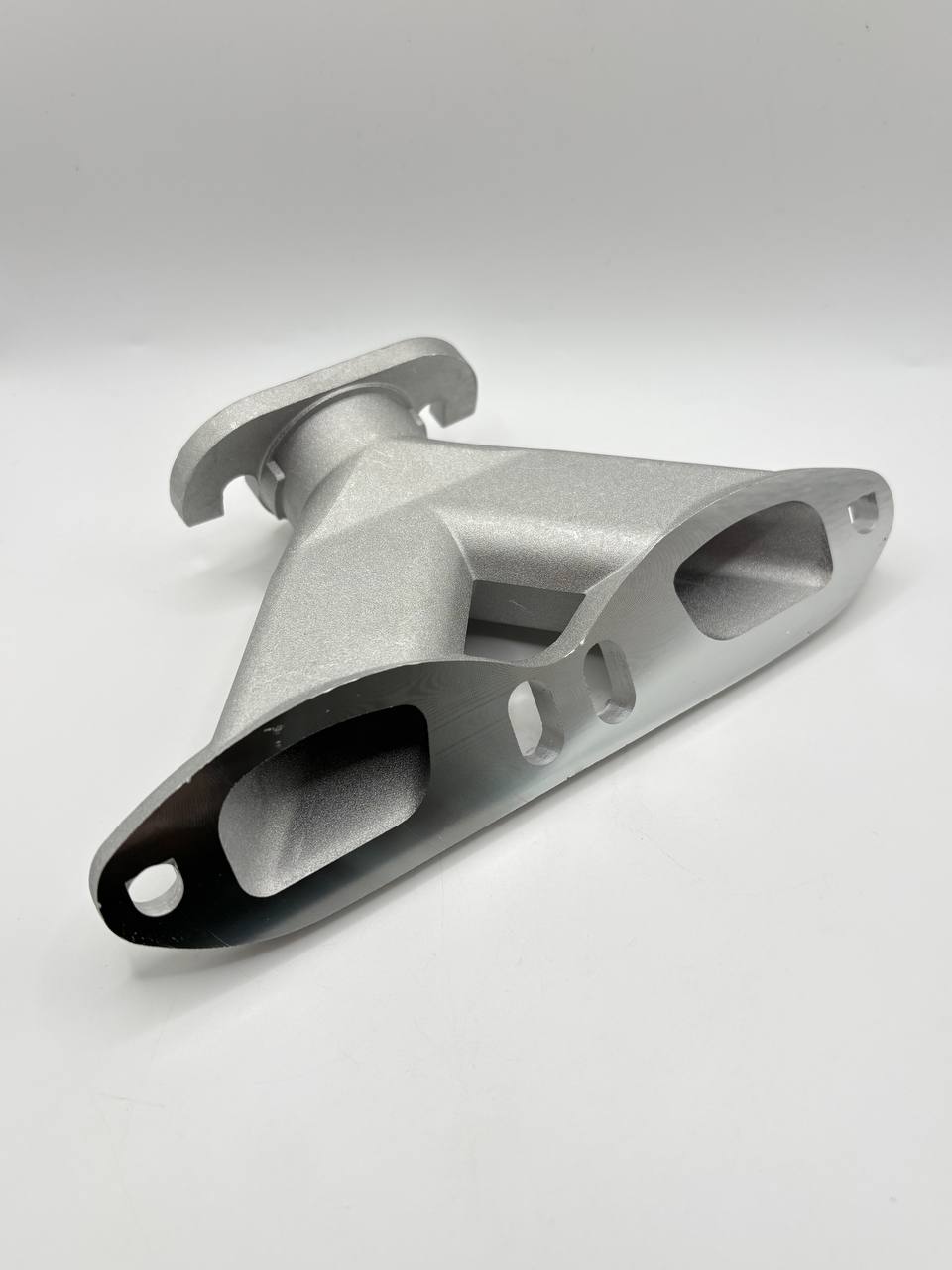

Предназначено для установки карбюраторов К62, К65, К68 или Weber. Крепление к цилиндрам (6 точек): каждое из двух ответвлений «штанов» притягивается к впускному окну своего цилиндра тремя болтами/шпильками (М8), расположенными треугольником вокруг впускного канала. Всего для фиксации патрубка к мотору используется 6 точек крепления.
Применяемость: мотоциклы воздушного охлаждения ИЖ Юпитер 3, Юпитер 4, Юпитер 5.
