Артикул: 03946

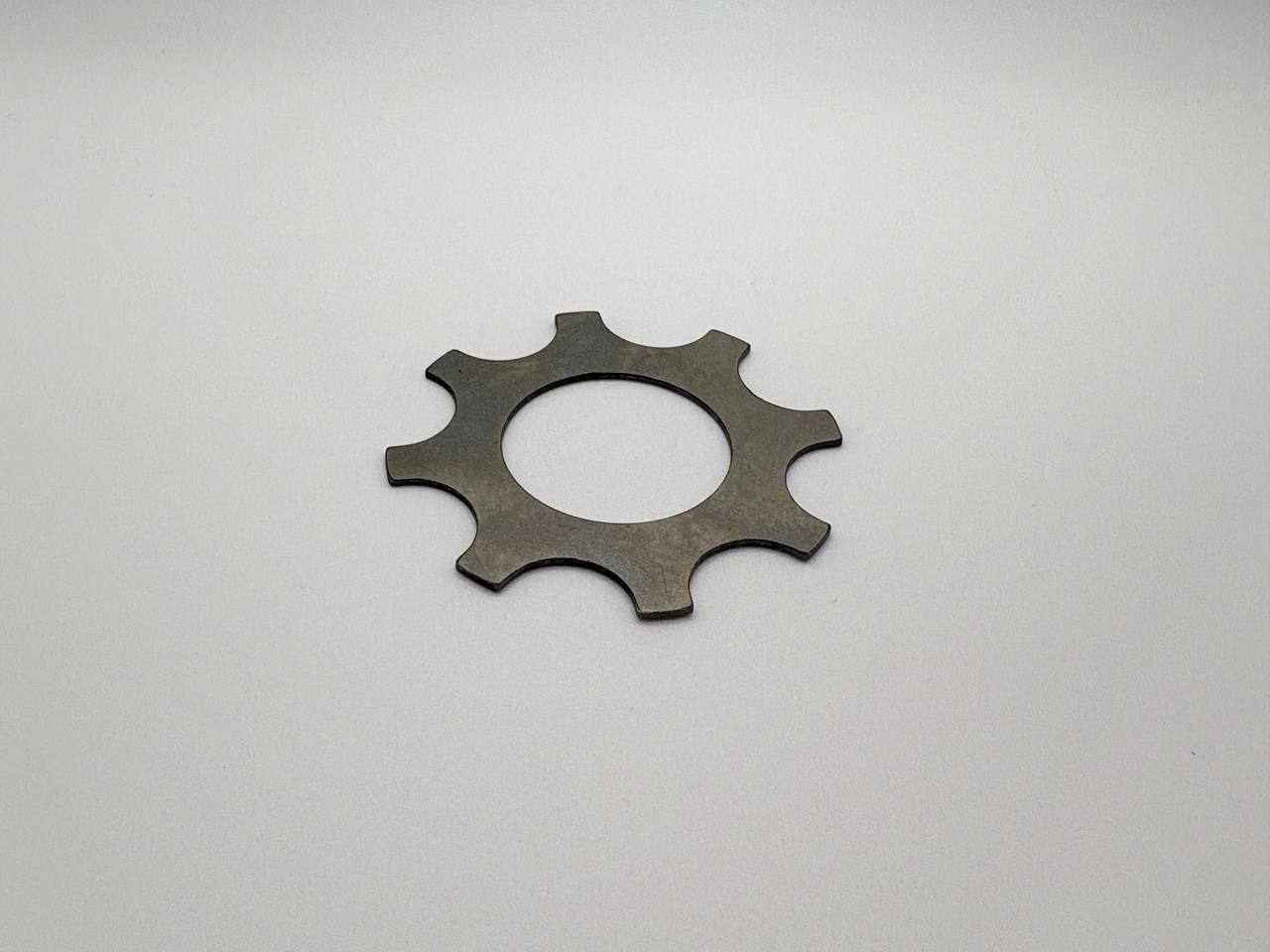

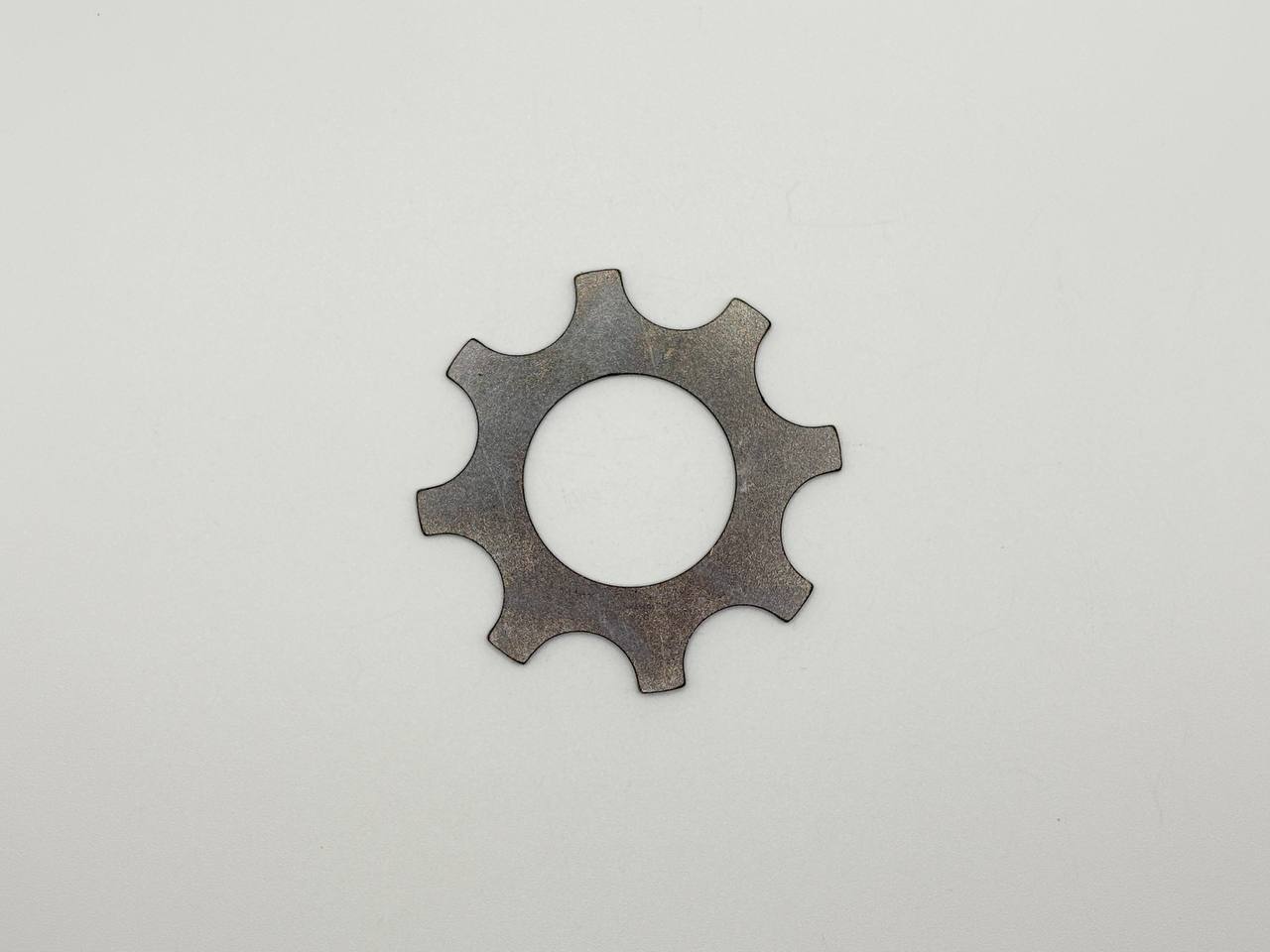

Шайба маслонаправляющая (маслоотражающая) коленвала ИЖ Планета (заводской каталожный артикул ИЖ49.1-121) — это специализированная стальная деталь кривошипно-шатунного механизма, которая устанавливается на левую полуось (цапфу) коленчатого вала. Она отвечает за правильное распределение смазки и защиту уплотнительных элементов.
Технические характеристики детали: Внутренний диаметр (посадочный): 25,2 мм (рассчитан под плотную посадку на шейку цапфы коленвала номинальным диаметром 25 мм).
Наружный диаметр (максимальный): 40,0 мм (размер ограничен диаметром расположения роликов подшипника).
Толщина пластины: 0,8–1,0 мм (задает необходимый технологический зазор).
Материал: Тонколистовая холоднокатаная конструкционная сталь марки 08кп.
Применяемость: Мотоциклы ИЖ-49, ИЖ-56, а также вся линейка ИЖ Планета-1, 2, 3, 4, 5. В двухцилиндровых моторах «Юпитер» данный узел устроен иначе, и эта шайба там не используется.
