Артикул: 32492

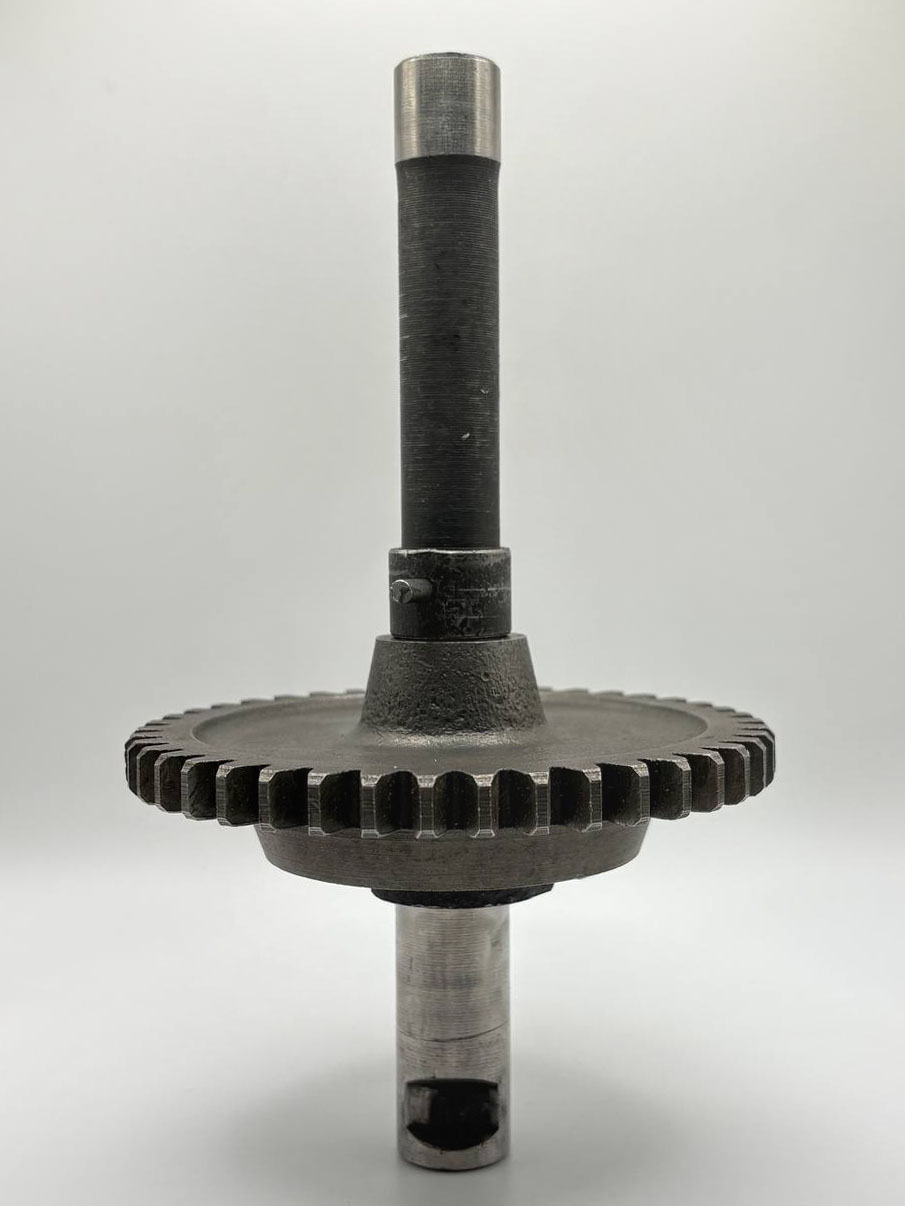

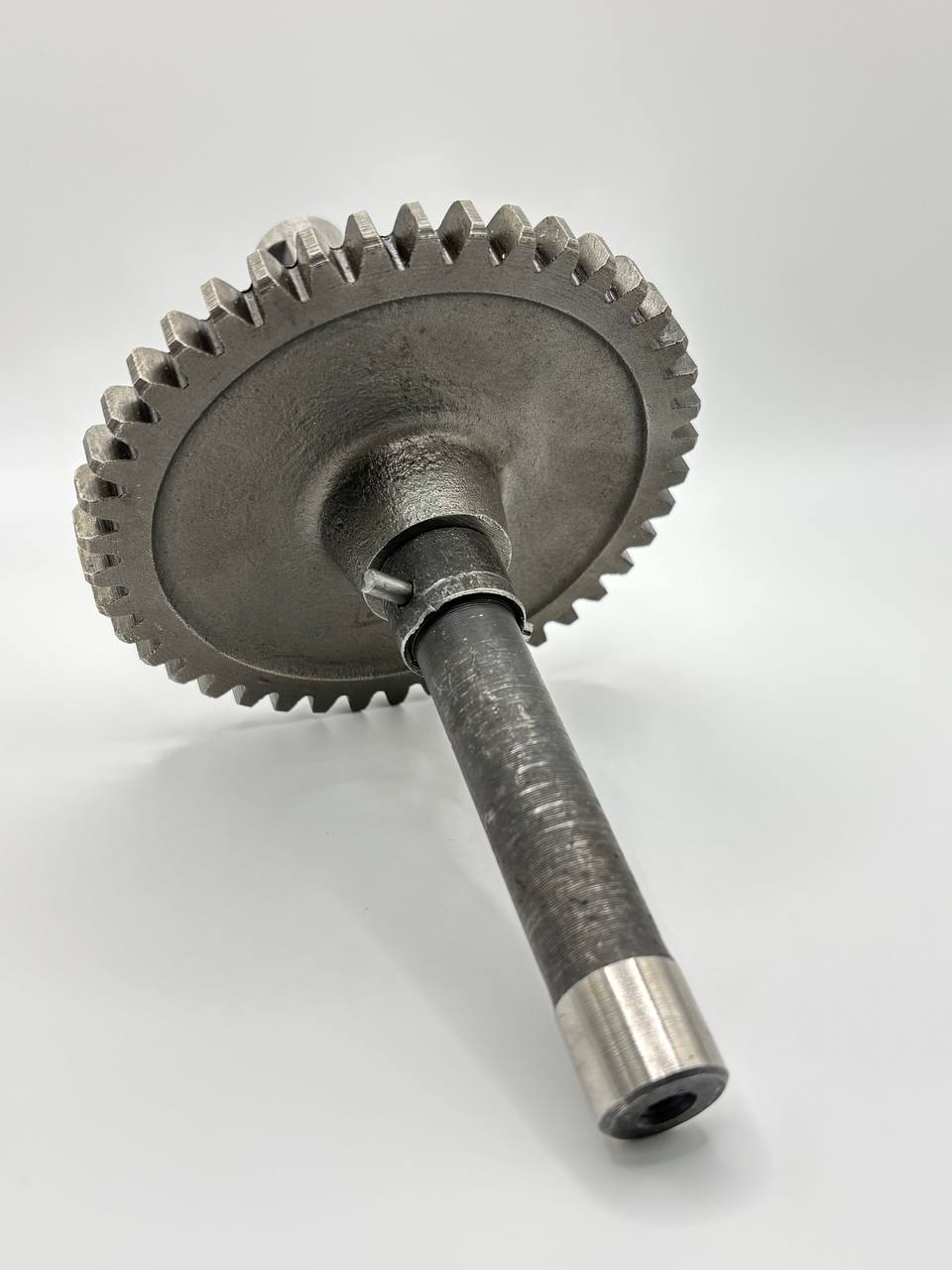

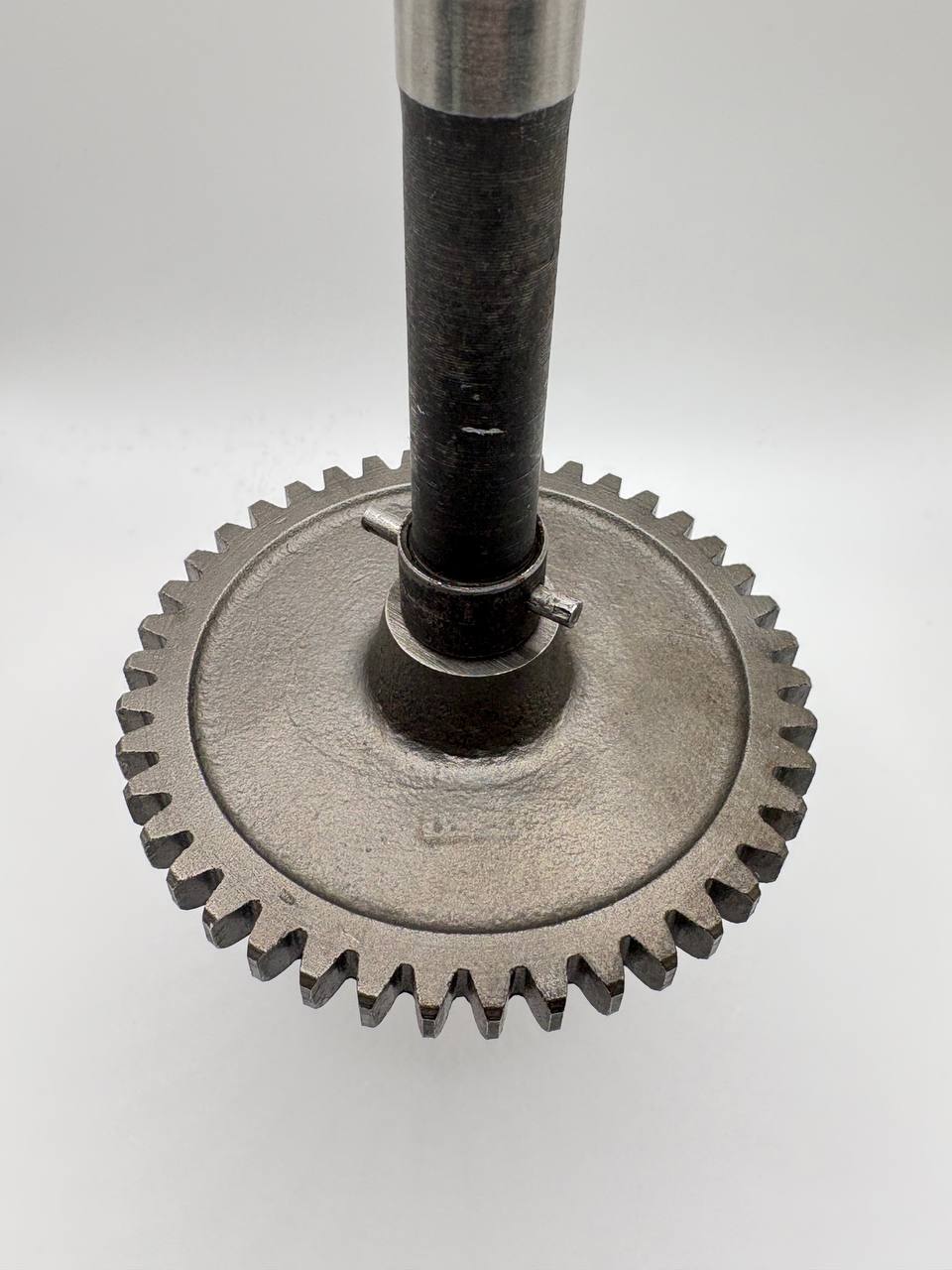

Вал кикстартера в сборе с шестерней пускового механизма (артикул 7204408Б) — это заводской узел трансмиссии для мотоциклов «Урал». Он предназначен для ручного или ножного запуска оппозитного двигателя и применяется строго в коробках переключения передач (КПП) без передачи заднего хода (например, модель КПП ИМЗ-8.101).
Технические характеристики и устройство:
Заводской артикул — 7204408Б (готовый к установке сборочный узел).
Конструкция пускового элемента — секторного типа. На пусковом барабане нарезано 11 зубьев, которые входят в зацепление только в момент нажатия педали.

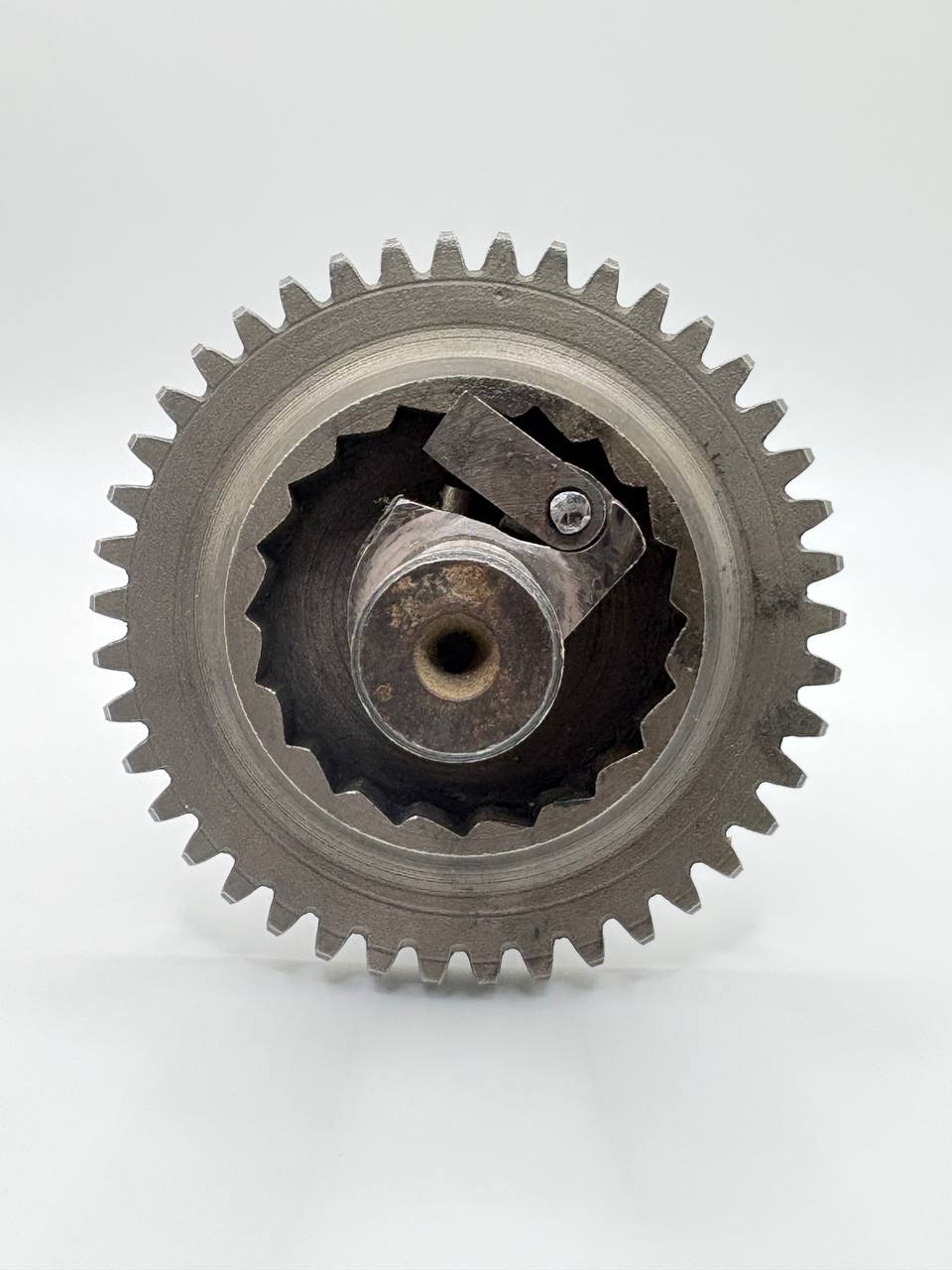

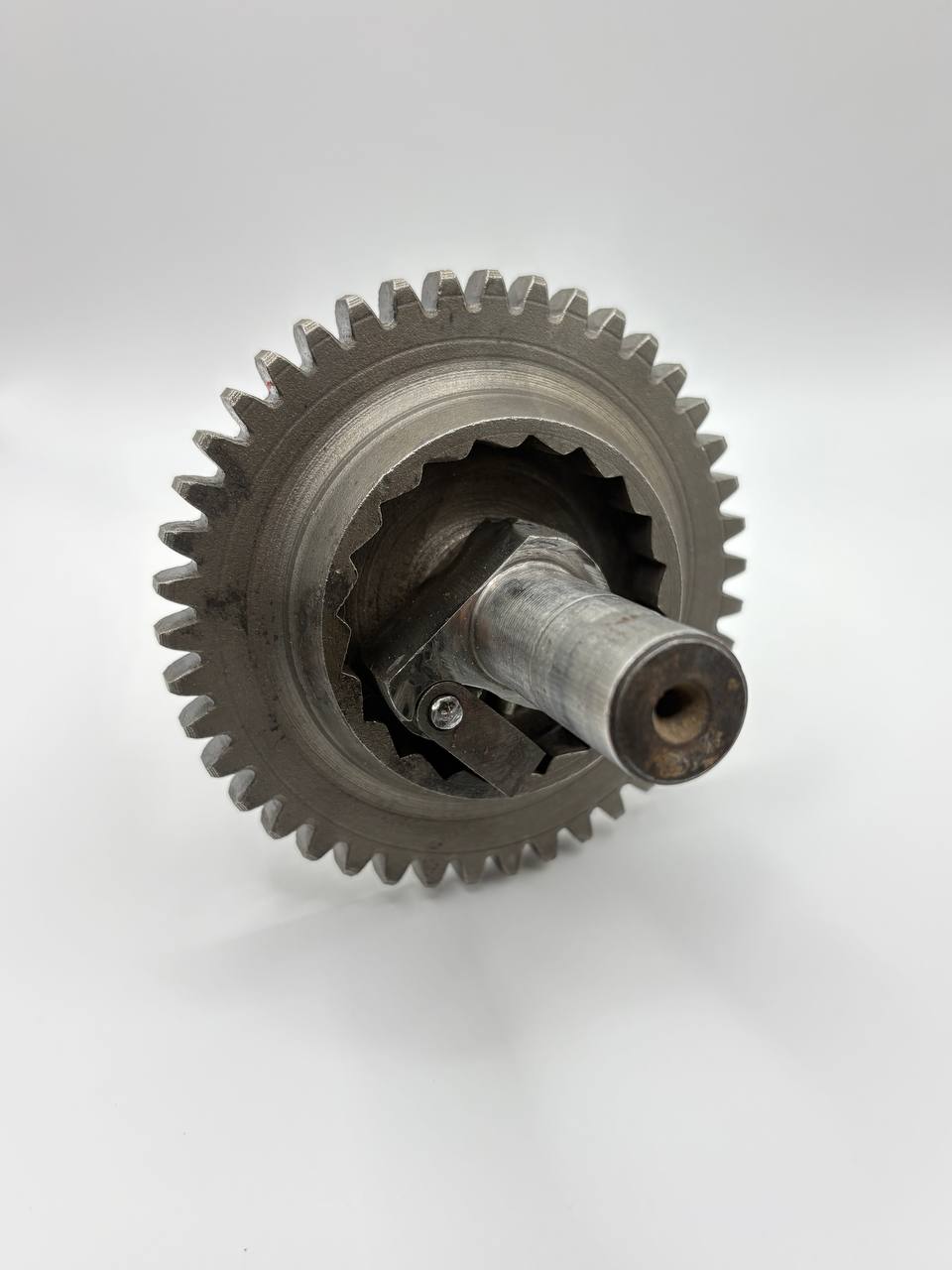

Тип муфты — храповая (конусная). Фиксирует зацепление при пуске и свободно проскальзывает при возврате лапки.
Материал детали — конструкционная легированная сталь марки 20Х или 18ХГТ.
Термообработка — поверхностная закалка токами высокой частоты (ТВЧ) зубьев и шлицов до твердости 56–62 HRC. Центр вала остается вязким для защиты от раскалывания при «отдаче» двигателя.
Фиксация рычага — внешняя шлицевая часть рассчитана под стандартную лапку кикстартера с креплением на клин и гайку М8х1.
Вес узла в сборе — 1200 грамм (1,2 кг).
Ограничение по совместимости: Узел разработан для классических дорожных мотоциклов «Урал» (М-67, М-67-36 и одиночек серии 8.103). Он не подходит для коробок передач с задним ходом (ИМЗ-8.103-10/40), так как там применяется круговой блок шестерен на 23 зуба и совершенно другой пусковой вал.
