Артикул: 00530

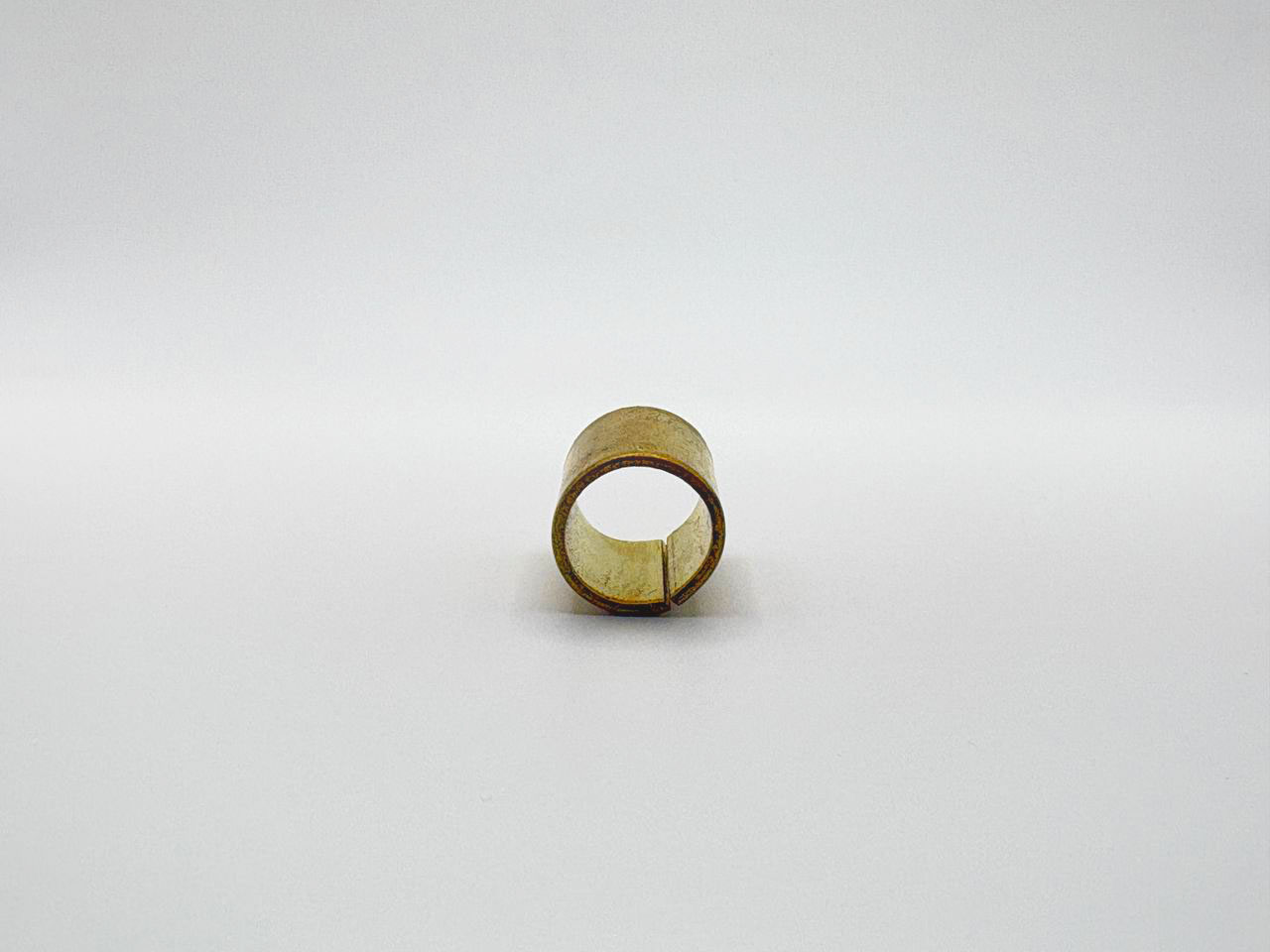

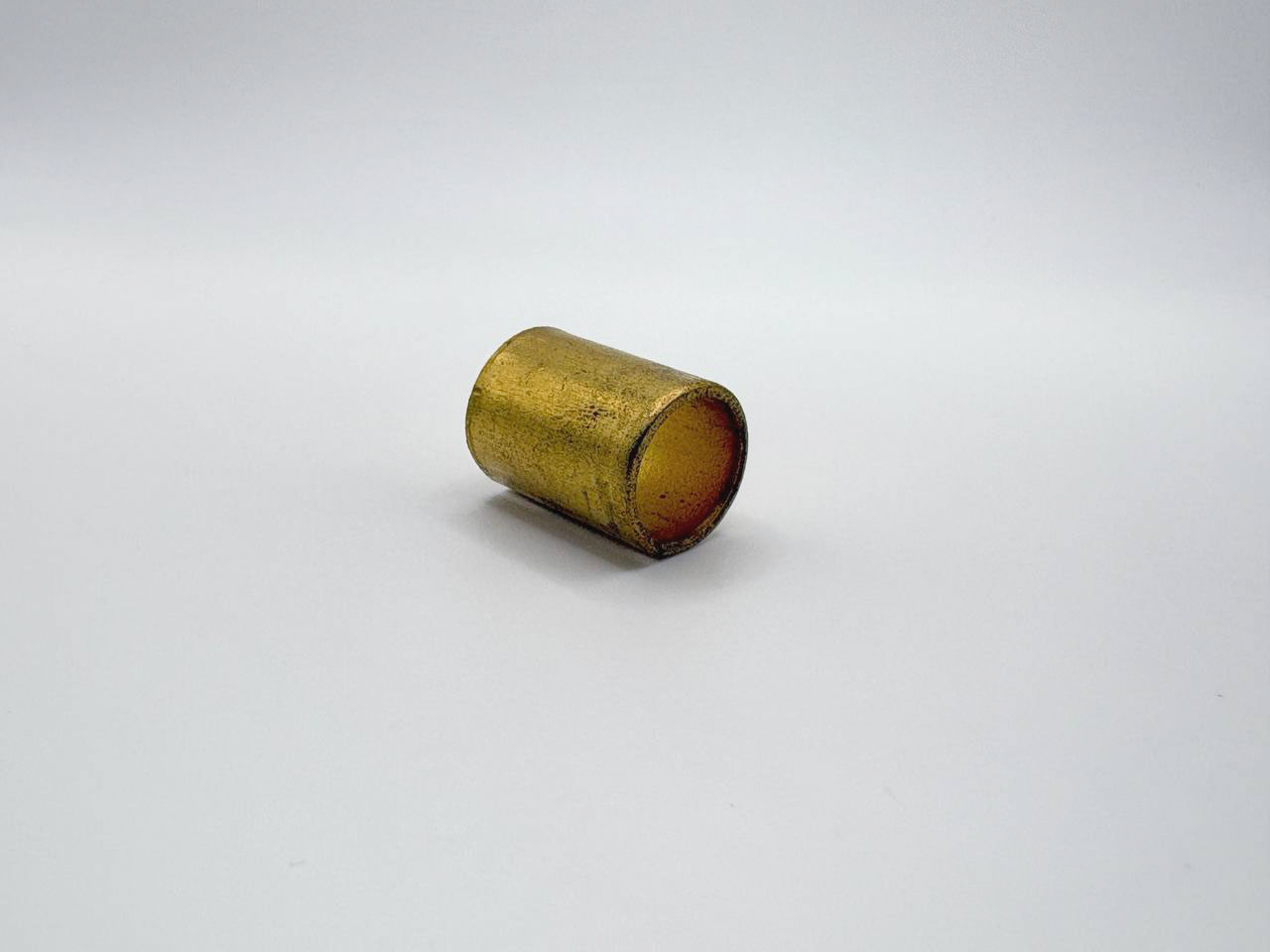

Втулка шатуна 14х17,5х22 с прорезью — это сменная втулка скольжения верхней головки шатуна (ВГШ) двухтактных двигателей мотоциклов ИЖ Юпитер и Восход. Деталь предназначена для установки поршневого пальца и обеспечивает его плавное вращательно-колебательное движение в условиях высоких температур и знакопеременных нагрузок.
Геометрические размеры
Внутренний диаметр (d): 14 мм (под стандартный поршневой палец Юпитера и Восхода).
Наружный диаметр (D): 17.5 мм (номинальный размер под запрессовку в верхнюю головку шатуна).
Длина / высота (h): 22 мм (точно соответствует ширине верхней головки шатуна указанных моделей).
Конструктивные особенности и назначение прорези

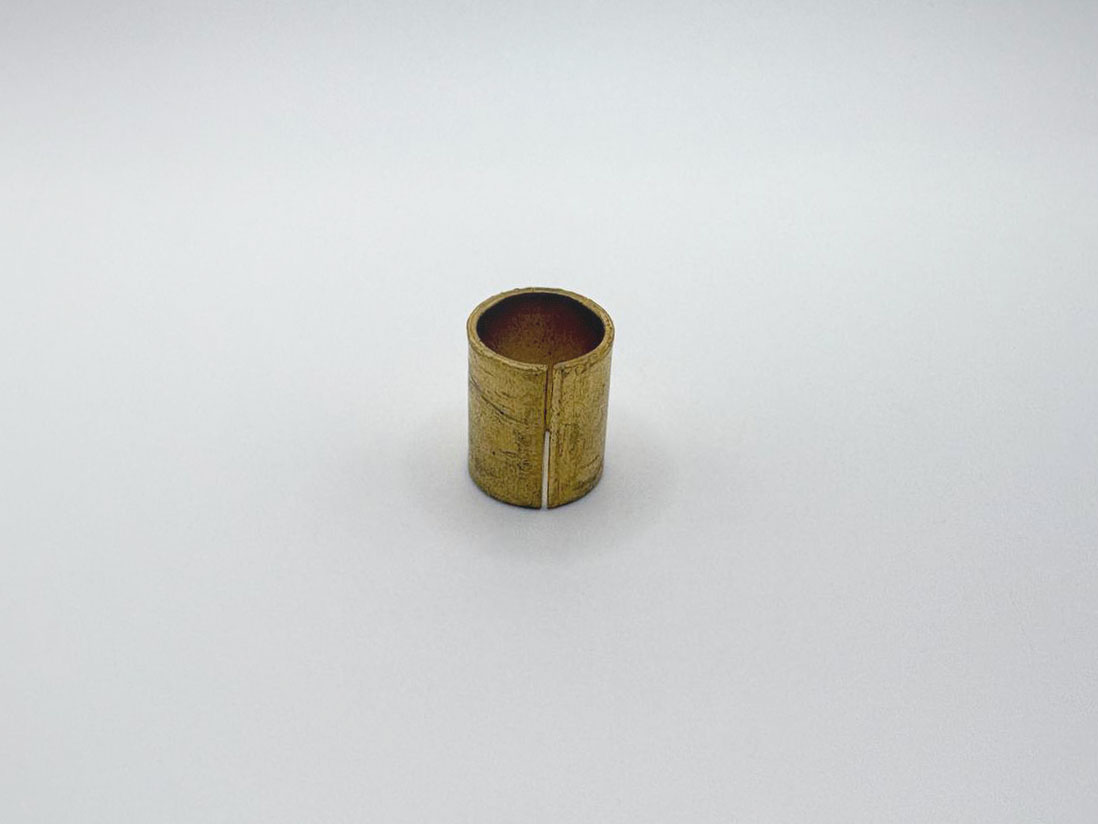

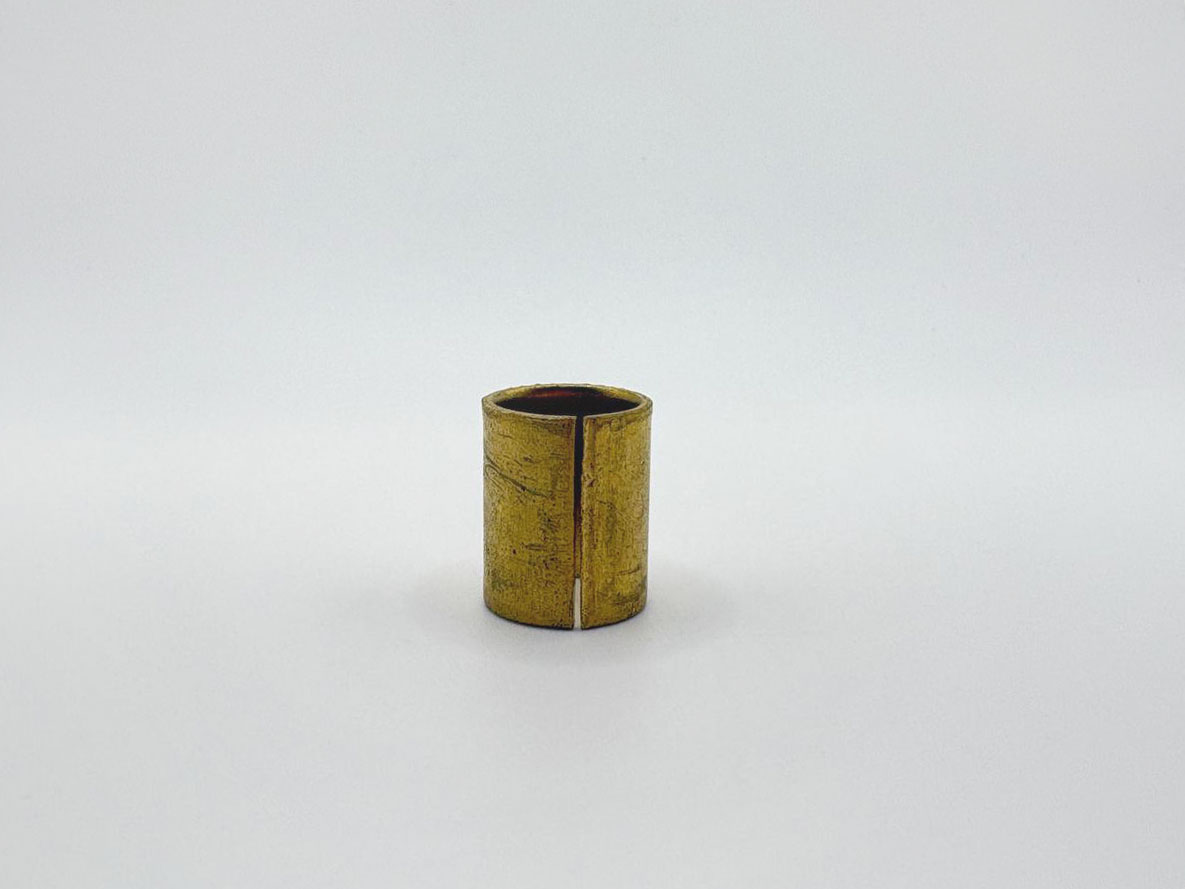

Заводской сквозной пропил: продольный паз (прорезь) по всей длине втулки выполняет важнейшую функцию смазки узла. Через него проникает топливно-масляная смесь из кривошипной камеры, предотвращая сухое трение, перегрев и заклинивание («прихват») поршневого пальца.
